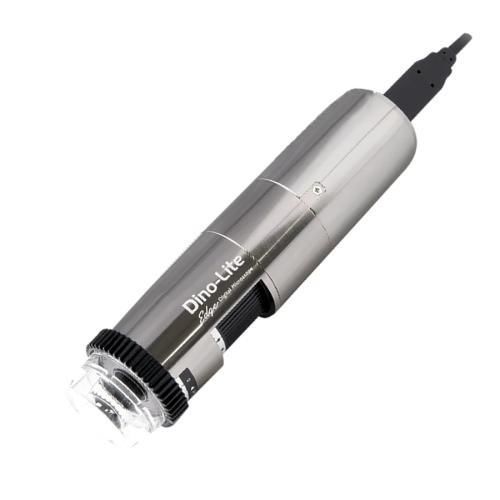

显微镜摄像头模块 AG5715MZTL

检查用于显微镜检查数字

产品概述
AG5715MZTL 是一款长工作距离（LWD）的检验用数字显微镜相机，配备全局快门传感器，可对运动目标进行无畸变的实时成像。外部触发与软件触发可在自动化检测系统（传感器触发的检验工作站、机器人系统）中实现同步捕捉。支持触发闪光和频闪输出，可在动态检测场景中实现精确定时的帧采集。该机型配备 2.0 MP 传感器、10x–140x 放大范围，并具备 AMR 与 EDR 功能，适用于需要较长工作距离的触发式成像应用。

主要功能

• 全局快门传感器
• 长工作距离光学系统（LWD）
• 2.0 兆像素（1920 x 1080）
• 10x–140x 放大（含放大锁定）
• 软件触发与外部触发
• 频闪输出与 LED 闪光模式
• 增强型灵活 LED 控制（eFLC）
• 可调偏振片
• 扩展动态范围（EDR）
• 自动放大读取（AMR）
• 测量与校准功能
• 金属机身，体积小（130 mm x 33 mm）

光学数据表
Magnification Rate | Working Distance * | Field of View (x) | Field of View (y) | Depth of Field
10x | 230.0 | 60.70 | 34.14 | 24.34
20x | 111.3 | 30.35 | 17.07 | 6.52
30x | 73.2 | 20.23 | 11.38 | 3.09
40x | 55.3 | 15.17 | 8.54 | 1.86
50x | 45.4 | 12.14 | 6.83 | 1.27
60x | 39.5 | 10.12 | 5.69 | 0.94
70x | 35.9 | 8.67 | 4.88 | 0.73
80x | 33.8 | 7.59 | 4.27 | 0.59
90x | 32.6 | 6.74 | 3.79 | 0.49
100x | 32.1 | 6.07 | 3.41 | 0.42
110x | 32.1 | 5.52 | 3.10 | 0.36
120x | 32.4 | 5.06 | 2.85 | 0.32
130x | 33.1 | 4.67 | 2.63 | 0.28
140x | 33.9 | 4.34 | 2.44 | 0.25
* 未安装前罩（单位：mm）

规格摘要

• 照明：频闪式 LED，8 颗 LED；偏振片：是（可调）
• 光学：放大 10x ~ 140x，长工作距离，全局快门光学
• 传感器：CMOS，2.0 MP（1920 x 1080），最大 30 fps
• 接口：USB 2.0；兼容系统：Windows 10/11；软件：DinoCapture 2.0 / 3.0（Windows）
• 支持图像格式（Windows）：BMP、PNG、TIF、JPG；视频格式：WMV、FLV、SWF（DinoCapture 2.0）、MP4（DinoCapture 3.0）
• 外壳：金属；放大锁定：是；尺寸：130 mm（高）x 33 mm（直径）；重量：约 120 g
• 线缆：Type‑C 至 Type‑C（螺纹锁，1.8 m）及 Type‑C 至 Type‑A（螺纹锁，1.8 m）
• 功能：eFLC、EDR、AMR、软件触发、外部触发、LED 闪光模式、频闪输出
• 测量与校准：是；微触传感器：是

包装与合规

• 包装内容：显微镜、携带袋、N3C‑C、N3C‑D、N3C‑D2、N3C‑E、N3C‑L、N3C‑O、N3C‑S
• 质保：2 年（欧洲保修）
• 认证：CE、FCC、ROHS
• 参考价格区间：€1,200.00 – €1,400.00
