数字视频显微镜 Edge Plus

检查用于研究紧凑型

产品概述

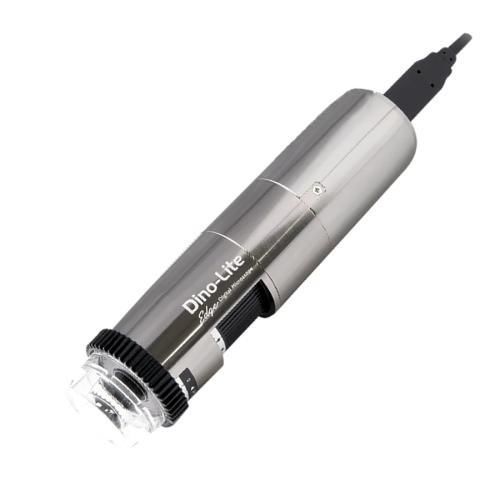

AM8917MZTL Edge Plus 是一款 8 兆像素长工作距离数字显微镜，面向工业成像和精密测量应用。该型号将高光学分辨率与自动放大读取（AMR）等测量功能结合，支持在 Windows 上进行重聚焦与校准流程。

主要特性

• 8.0 兆像素传感器（3840 x 2160）
• 长工作距离光学（LWD）
• 放大范围：10x – 140x
• 自动放大读取（AMR）
• 扩展景深（EDOF）与扩展动态范围（EDR）
• 深度采集（DPQ）
• 8 颗白色 LED，增强型灵活 LED 控制（eFLC）
• 可调偏振器
• 支持测量与校准（Windows）
• 金属外壳，体积紧凑

光学数据表
MAGNIFICATION RATE | WORKING DISTANCE * | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.5 | 60.69 | 34.14 | 25.82
20 | 115.3 | 30.35 | 17.07 | 6.89
30 | 75.9 | 20.23 | 11.38 | 3.50
40 | 57.3 | 15.17 | 8.53 | 2.23
50 | 47.0 | 12.14 | 6.83 | 1.59
60 | 40.8 | 10.11 | 5.69 | 1.22
70 | 36.9 | 8.67 | 4.88 | 0.98
80 | 34.6 | 7.59 | 4.27 | 0.82
90 | 33.2 | 6.74 | 3.79 | 0.70
100 | 32.6 | 6.07 | 3.41 | 0.61
110 | 32.4 | 5.52 | 3.10 | 0.53
120 | 32.7 | 5.06 | 2.85 | 0.48
130 | 33.2 | 4.67 | 2.63 | 0.43
140 | 33.9 | 4.34 | 2.44 | 0.39
* 数据在无前端盖情况下测量。单位 = mm。

规格要点

• 照明：8 颗白色 LED，eFLC
• 传感器：CMOS 8.0 MP（3840 x 2160）
• 最大帧率：8.0 MP 下 10 fps（MJPEG）；2.0 MP 下 MJPEG 25 fps
• 接口：USB 2.0
• 操作系统：Windows 10/11（高级功能需在 Windows 上使用）
• 支持的图像格式（Windows）：BMP、GIF、PNG、MNG、TIF、TGA、PCX、WBMP、JP2、JPC、JPG、PGX、RAS、PNM
• 支持的视频格式（Windows）：WMV、FLV、SWF
• 外壳：金属；尺寸：130 mm（H）x 33 mm（D）；重量：120 g
• 页面标注价格区间：€1500.00 - €1700.00

包装内容与保修
包装包含多种盖件与扩散片（N3C-C、N3C-D、N3C-D2、N3C-E、N3C-L、N3C-O、N3C-S）及 Microtouch 传感器。欧洲保修：2 年。

特性 / 技术规格

• 型号系列：Edge Plus
• 产品代码：AM8917MZTL Edge Plus
• Brand: Dino-Lite
• 放大范围：10x – 140x
• 工作距离范围：237.5 mm – 33.9 mm（无前端盖）
• 特殊功能：AMR、EDOF、EDR、DPQ、Auto/Manual Refocus（Windows PC）
• 测量与校准：支持
• 接口：USB 2.0
• 认证：CE、FCC、ROHS
