数字视频显微镜 AM4515ZTL - EDGE

检查偏振手持式

产品概述

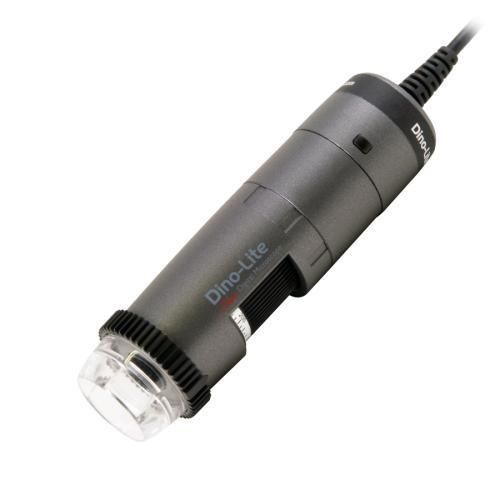

Dino-Lite Edge AM4515ZTL 是一款数字显微镜，凭借可更换的前盖系统和内置可调偏振片，提供高质量影像和良好灵活性。内置自动放大读取（AMR）支持快速、准确的测量与校准。配备多种可更换前盖且无前盖时作业距离可达23 cm，适用于PCB检测、元件装配及其他微小对象的实时检查。

产品代码
AM4515ZTL

主要特性

• Automatic Magnification Reading (AMR) 便于测量与校准
• 内置可调偏振片，可降低光滑表面眩光
• 长工作距离（至多23 cm），适合PCB与实时检验
• 多种可更换前盖随附（N3C-O、N3C-C、N3C-D、N3C-E、N3C-L、N3C-S）
• 含Microtouch传感器与放大锁定功能
• USB 2.0 接口，软件兼容性广

光学数据表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
* 无前盖 (单位 = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

规格
照明

• 光源 / LED 类型: 白光
• LED 数量: 8（可开/关）
• 红外滤镜: IR cut-filter >650 nm
• 漫射器: 有（包含 N3C-D）
• 偏振片: 有，线性且可调

光学

• 放大倍数: 10x ~ 140x
• 微距变焦: 否
• 工作距离: 长（见光学表；无前盖时可达23 cm）
• 镜头类型: 玻璃，带防反射涂层

传感器

• 传感器类型: CMOS
• 分辨率: 1.3 百万像素 (1280x1024)
• 最大帧率: 30 fps

兼容性

• 接口: USB 2.0
• 操作系统: Windows 7, 8, 10 & 11；MacOS 10.9 及以上
• 软件: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• 成像标准: DirectShow, UVC
• WiFi: 支持通过 WF-10 流媒体器（可选）实现无线

外壳

• 外壳材料: 复合材料 / 塑料
• 放大锁定: 有
• 尺寸: 10.5 cm (L) x 3.2 cm (D)
• 重量: 105 g
• 线缆长度: 1.8 m

功能

• 特殊功能: Automatic Magnification Reading (AMR)
• 测量与校准: 支持
• Microtouch 传感器: 有
• ESD safe: 否

信息

• 包装内容: 显微镜、携带袋、软件光盘、校准靶、用户手册、N3C-O (Open cap)、N3C-C (Closed cap)、N3C-D (diffuser cap)、N3C-E (extension cap)、N3C-L (long cap)、N3C-S (side light cap)
• 保修: 2年（欧洲保修）
• 认证: CE, FCC, ROHS
• 参考价格区间: €600,00 - €800,00
