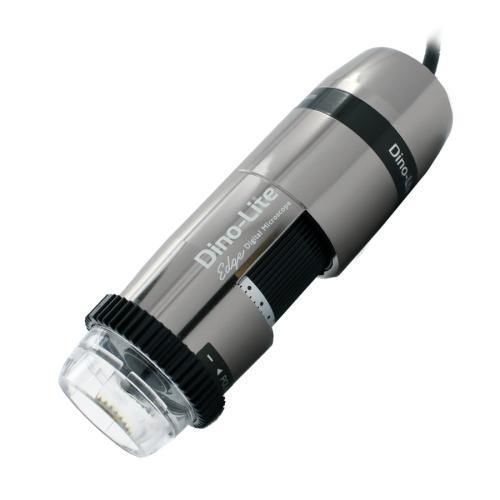

数字视频显微镜 AM7115MZTL - EDGE

检查偏振便携式

产品概述
AM7115MZTL - EDGE 是一款面向专业检测的 USB 数字显微镜。配备 5 兆像素 Edge 传感器、先进光学系统、Flexible LED Control（FLC）及铝制机身，在长工作距离设计下提供高分辨率成像和准确的色彩还原。

应用与主要用途
该型号属于长工作距离（LWD）系列，具有 10–140× 的放大范围，具备延长的工作距离和更大的视野。适用于维修、返工、装配以及对体积较大或易碎部件的非接触检查。内置线性偏振片可减少金属、塑料、玻璃、珠宝和电子元件等光亮表面的眩光。

主要特性

• 5 兆像素 Edge 传感器（2592×1944）
• 长工作距离（LWD）
• 10–140× 放大范围
• 内置线性偏振片
• 铝制 / 金属机身
• Flexible LED Control（FLC）可调照明
• 丰富的测量功能与校准能力
• 可更换前盖（随附多种盖）
• ESD 防护，Microtouch 传感器

Optical Data Table (Unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09
注：列示数值可能略有差异。* 未安装前盖。单位 = mm

技术规格

• 照明：白色 LED（8颗），LED 可开/关，含扩散片（N3C-D），IR 截止滤光 >650 nm
• 光学：玻璃镜头，防反射涂层；放大倍数 10×–140×；无微距变焦；长工作距离（LWD）
• 传感器：CMOS，5.0 兆像素（2592×1944），最高 30 fps
• 接口与兼容性：USB 2.0；Windows 7/8/10/11，macOS 10.9 及以上；DinoCapture 2.0（Windows），DinoXcope（Mac）
• 支持格式：Windows 图片 BMP/GIF/PNG/JPG/TIF/...；Windows 视频 WMV/FLV/SWF；Mac 图片 JPEG/PNG；Mac 视频 MOV（最大 1.3MP）
• 标准与连接：DirectShow、UVC；支持 WiFi（需选配 WF-10 流媒体器）
• 机身与尺寸：金属（铝制）机身，放大锁定，尺寸 10.5 cm（长）× 3.2 cm（直径），重量 135 g，线缆长度 1.8 m
• 功能：测量、校准、Microtouch 传感器、ESD 防护、Flexible LED Control（FLC）
• 包装内容：显微镜、收纳袋、软件 CD、校准标靶、使用手册、N3C-O/N3C-C/N3C-D/N3C-E/N3C-L/N3C-S 前盖
• 质保与合规：欧洲两年保修；CE、FCC、ROHS 认证
• 参考价格区间：€900.00 - €1100.00
