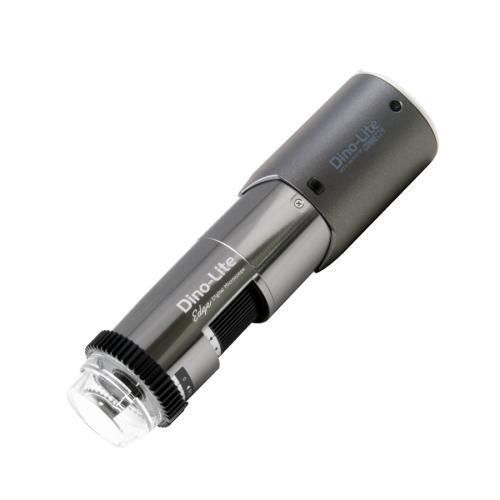

数字视频显微镜 WF7515MZTL

检查偏振手持式

概述
Dino-Lite WF7515MZTL 是一款长工作距离（LWD）数字显微镜，配备 5 百万像素传感器、Flexible LED Control (FLC)、内置偏振片和铝制机身。为工业检测、维修和装配设计，在 10–140× 放大范围内提供精准的色彩还原与较大视野。

应用与概述
WF7515MZTL 属于长工作距离系列，适用于需要与被检物体保持一定距离或需要更大视野的检测场景。典型应用包括电子元件检查与返修、质量控制、大型或易碎零件的装配以及反光材料（如金属、塑料、玻璃、珠宝）的检测。内置偏振片可抑制高反射表面的眩光。AMR 功能有助于实现可重复的测量流程。

主要特性

• 5 百万像素 Edge 传感器（2592×1944）
• 长工作距离（LWD）
• 放大范围：10–140×
• 线性偏振片内置
• 铝制/金属机身
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)，8 颗白色 LED（可开/关）
• 丰富的测量与校准功能
• 可更换前罩（包含多种类型）
• 支持 Wi‑Fi 与 USB 2.0

光学数据表（单位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

主要技术规格

• 照明：白光 LED ×8，LED 可开/关；包含漫射罩 (N3C-D)；IR 截止滤镜 >650 nm；线性偏振片
• 光学：10×–140× 放大，玻璃镜片带防反射涂层，长工作距离
• 传感器：CMOS，5.0 MP（2592×1944），最大 30 fps
• 接口与软件：USB 2.0；支持 Wi‑Fi；DinoCapture 2.0（Windows，有线+无线）、DinoXcope（Mac，仅有线）、DinoConnect（无线）
• 格式与标准：多种图像/视频格式支持；DirectShow、UVC
• 机身与尺寸：金属机身，放大锁定，10.5 cm（长）× 3.2 cm（直径），重量 135 g，线缆 1.8 m
• 功能：AMR、FLC、测量功能、校准、微触传感器、ESD 安全
• 包装包含：显微镜、携带袋、软件光盘、校准靶、用户手册、N3C 前罩（O、C、D、E、L、S）
• 质保与合规：欧洲 2 年保修；CE、FCC、RoHS
• 参考价格区间：€1,400–€1,600

备注
光学数据表数值为无前罩测量值，实际使用中可能略有差异。
