数字视频显微镜 AM5216ZTL

检查偏振白光

产品概述

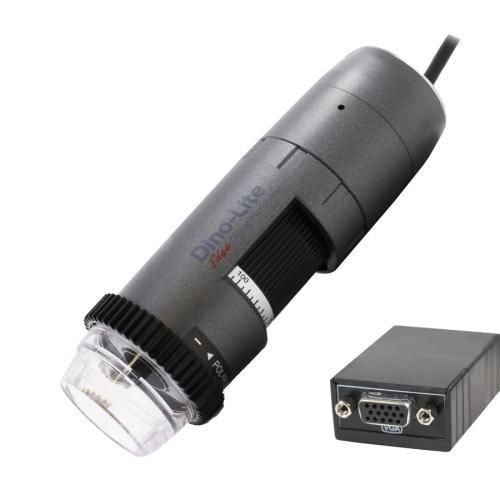

AM5216ZTL 是一款带 VGA 输出的数字检测显微镜，可提供 1280 x 720（720p）的实时影像。可通过 VGA（D-SUB）接口直接连接 VGA 显示器，最高可达 60 fps，适合流畅的现场检查。可调线性偏振片可减少光亮表面的眩光，Microtouch 传感器支持图像冻结及 LED 开/关控制。AM5216ZTL 取代型号 AM5116ZTL。

推荐应用
适用于 PCB 检测、电子组装与返修、小型元件质量控制、微机电件检测及任何需要在较长工作距离（最长 15 cm）下进行实时可视化的场景。

主要特性

• 直接 VGA（D-SUB）输出，连接 VGA 显示器
• 传感器分辨率：1280 x 720（720p）
• 最大帧率：60 fps，用于实时成像
• 放大倍数范围：10x ~ 140x
• 长工作距离：最高可达 15 cm
• 可调线性偏振片可减少眩光/反射
• Microtouch 传感器：图像冻结和 LED 控制
• 8 颗白色 LED，可切换开/关
• 红外截止滤镜 >650 nm，含扩散器（N3C-D）
• 玻璃镜头带抗反射涂层；CMOS 传感器

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Unit = mm)
10 | 234.5 | 39.0 | 22 | 12
20 | 112.5 | 19.5 | 11 | 4.5
30 | 72.5 | 13.0 | 7.3 | 3.1
40 | 54.5 | 9.8 | 5.5 | 1.8
50 | 43.5 | 7.8 | 4.4 | 1.2
60 | 37.5 | 6.5 | 3.7 | 0.9
70 | 33.7 | 5.6 | 3.2 | 0.6
80 | 31.3 | 4.9 | 2.8 | 0.5
90 | 29.9 | 4.3 | 2.4 | 0.37
100 | 29.2 | 3.9 | 2.2 | 0.28
110 | 29.1 | 3.5 | 2.0 | 0.22
120 | 29.3 | 3.3 | 1.9 | 0.17
130 | 29.8 | 3.0 | 1.7 | 0.12
140 | 30.5 | 2.8 | 1.6 | 0.09

规格
照明
光源 / LED 类型：White
LED 数量：8
LED 可开/关：是（Microtouch）
红外滤镜：IR cut-filter >650 nm
扩散器：有（包含 N3C-D）
发射滤镜：无
偏光片：有，可调线性偏振

光学
放大倍数：10x ~ 140x
微距变焦：无
工作距离：长（最高 15 cm）
镜头类型：玻璃，带抗反射涂层

传感器
传感器类型：CMOS
分辨率：1280 x 720（720p）
最大帧率：60 fps

兼容性
接口：VGA（D-SUB）
WiFi：无

外壳
外壳材料：复合材料 / 塑料
放大锁定：有
尺寸：10.5 cm（长）x 3.2 cm（直径）
重量：105 g
线缆长度：0.6 m

功能
特殊功能：Microtouch 传感器（图像冻结与 LED 控制）
测量：无
校准：无
ESD 安全：无

信息
包装内含：显微镜、便携袋、电源适配器、前盖保护盒、用户手册
保修：欧洲 2 年保修
认证：CE、FCC、ROHS
参考价格区间：EUR 600.00 - EUR 800.00
