数字视频显微镜 AM4115ZT

检查实验室偏振

概述

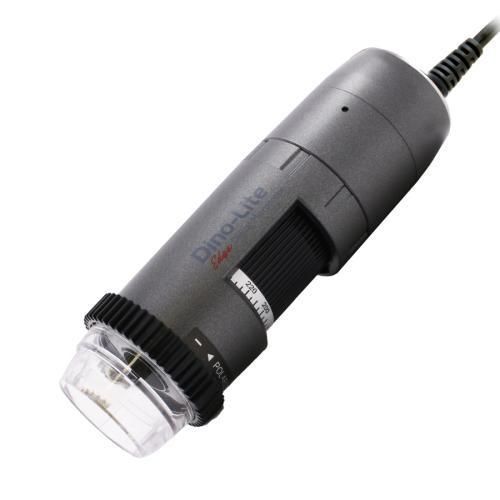

Dino-Lite Edge AM4115ZT 是用于专业检测与记录的 USB 数字显微镜。配备 1.3MP CMOS 传感器（1280 x 1024）、20x–220x 放大范围以及可调线性偏振器。可更换的镜盖和可调盖设计可在质量控制、目视检测与故障分析中提供使用灵活性。

工作距离 / 视场 / 景深（表）
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 52.7 | 60.2 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1

备注
所列数值可能略有差异。* 无前盖。单位 = mm。

主要特性

• USB 2.0 接口
• 支持测量与校准功能，含 Microtouch 传感器
• 照明可调且配有可更换镜盖（N3C 系列）
• 内置可调线性偏振器，减少眩光与反射
• 机型系列支持 EDOF / EDR / AMR 功能
• 通过可选 WF-10 WiFi 传输器实现无线准备

技术规格

• Brand: Dino-Lite
• 型号: AM4115ZT (Edge)
• 产品代码: AM4115ZT - EDGE
• 放大范围: 20x ~ 220x
• 镜头类型: 玻璃，带防反射涂层
• 工作距离: 标准（详见光学表）
• 光源 / LED 类型: 白色
• LED 数量: 8（可切换）
• 红外滤光片: IR cut-filter >650 nm
• 漫射片: 是（包含 N3C-D）
• 发射滤光片: 无
• 偏振器: 内置可调线性偏振器
• 传感器类型: CMOS
• 分辨率: 1.3 兆像素（1280 x 1024）
• 最大帧率: 30 fps
• 接口: USB 2.0
• 操作系统: Windows 7/8/10/11；MacOS 10.9+
• 软件: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• 影像标准: DirectShow, UVC
• WiFi: Wireless-ready（可选 WF-10）
• 外壳材料: 复合材料 / 塑料
• 放大锁定: 有
• 尺寸: 10.5 cm (L) x 3.2 cm (D)
• 重量: 105 g
• 线缆长度: 1.8 m
• 测量: 是；校准: 是；Microtouch 传感器: 是
• 防静电(ESD) 安全: 否
• 包装内容: Microscope; Carry pouch; Software CD; Calibration target; User manual; N3C-O; N3C-C; N3C-D; N3C-E; N3C-L; N3C-S
• 保修: 2 年（欧洲）
• 认证: CE, FCC, ROHS
