数字视频显微镜 AF4115ZTL

检查偏振手持式

概述

• Dino-Lite AF4115ZTL 是一款用于需要延长工作距离（LWD）检查的 USB 数字显微镜。配合可选的 WF-20 Wi‑Fi 流媒体器可实现无线操作。
• 适用于组装、维修和质量控制等需要镜头与目标之间较大间隙的作业场景。

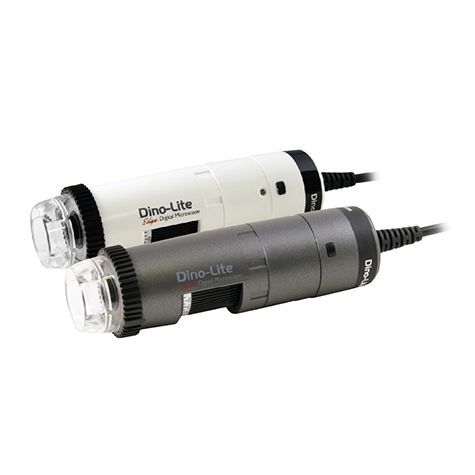

• 亦提供白色外观版本。

主要特性

• 1.3 兆像素 CMOS 传感器，MJPEG 压缩 — 支持最高 1280x1024 分辨率，最高 30 fps
• 长工作距离（LWD）光学设计 — 在对象与显微镜之间提供更大的工作空间
• 可调偏振片 — 减少光泽表面的反射，改善对比度
• Flexible LED Control（FLC）— 四个 LED 象限独立开关，6 级亮度调节
• 支持无线（需选配 WF-20）— 可将显微镜转为对移动设备进行无线流媒体传输
• 包含校准和测量功能；配备 Microtouch 传感器以控制拍摄

工作距离与视场
M / WD / FOV (x) / FOV (y) / DOF (单位 = mm)
10 / 234.5 / 39.0 / 31.2 / 12
20 / 112.5 / 19.5 / 15.6 / 4.5
30 / 72.5 / 13.0 / 10.4 / 3.1
40 / 54.5 / 9.8 / 7.8 / 1.8
50 / 43.5 / 7.8 / 6.2 / 1.2
60 / 37.5 / 6.5 / 5.2 / 0.9
70 / 33.7 / 5.6 / 4.5 / 0.6
80 / 31.3 / 4.9 / 3.9 / 0.5
90 / 29.9 / 4.3 / 3.5 / 0.37
100 / 29.2 / 3.9 / 3.1 / 0.28
110 / 29.1 / 3.5 / 2.8 / 0.22
120 / 29.3 / 3.3 / 2.6 / 0.17
130 / 29.8 / 3.0 / 2.4 / 0.12
140 / 30.5 / 2.8 / 2.2 / 0.09

技术规格

• Model: AF4115ZTL
• Brand: Dino-Lite
• 图像传感器: CMOS 1.3 兆像素（MJPEG）
• 光学: Long Working Distance（LWD）
• 偏振片: 内置可调
• 照明: Flexible LED Control（4 象限，6 级亮度）
• 接口: USB 2.0；可选 WF-20 实现无线连接
• 分辨率: 高达 1280x1024；最大帧率: 30 fps
• 镜头: 玻璃，防反射镀膜
• LED: 8 个白光 LED（按象限可切换）
• 测量: 含校准与测量工具
• 机壳: 复合材料 / 塑料；尺寸: 11.4 cm (L) x 3.3 cm (D)；重量: 111 g
• 线缆长度: 1.8 m
• 操作系统: Windows 7/8/10/11、MacOS 10.12 及以上
• 软件: DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 成像标准: DirectShow、UVC
• 认证: CE、FCC、ROHS；保修: 2 年（欧洲）
• 包装内容: 显微镜、便携袋、软件光盘、校准标靶、使用手册、N3C 盖（O、C、D、E、L、S）
• 可用性: 另有白色款；价格区间（不含税）: €500.00 - €600.00
