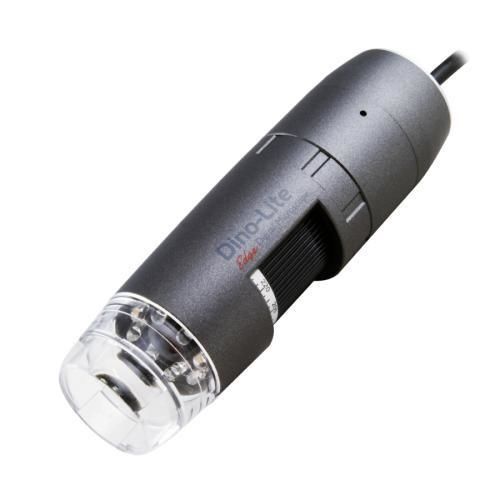

数字视频显微镜 AM4115-FKT

检查红外手持式

概述
AM4115-FKT 为 Dino-Lite Edge 系列数字显微镜，配备特殊 LED 照明，可在约 780 nm 波段发射红外光。可调节帽设计提高了检查与成像任务的灵活性。另有 ~850 nm 或 940 nm LED 的替代型号（AM4115-FJT / AM4115-FIT）。

光学数据表
放大倍数 | 工作距离 (mm) | 视场 (X) (mm) | 视场 (Y) (mm) | 景深 (mm)
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

照明

• 光源 / LED 类型：约 780 nm 红外线
• LED 数量：8
• LED 开/关可切换：是
• 红外滤镜：IR pass filter
• 漫射器：无
• 发射滤镜：无
• 偏振器：无

光学

• 放大倍数：20x ~ 220x
• 微距变焦：无
• 工作距离：标准（参见光学数据）
• 镜头类型：玻璃，具有防反射涂层
• 放大锁定：有

传感器

• 传感器类型：CMOS
• 分辨率：1.3 百万像素 (1280x1024)
• 最大帧率：30 fps

兼容性

• 接口：USB 2.0
• 操作系统：Windows 7、8、10 & 11；MacOS 10.9 及以上
• 软件：DinoCapture 2.0（Windows）、DinoXcope（MacOS）
• 支持的图像格式（Windows）：BMP、GIF、PNG、JPG、TIF、RAS、PNM、TGA、PCX、MNG、WBMP、JP2、JPC、PGX
• 支持的视频格式（Windows）：WMV、FLV、SWF
• 支持的图像格式（MacOS）：JPEG、PNG
• 支持的视频格式（MacOS）：MOV
• 成像标准：DirectShow、UVC
• WiFi：支持无线（需选配 WF-10 无线传输器）

外壳

• 外壳材料：复合材料 / 塑料
• 尺寸：10.5 cm (L) x 3.2 cm (D)
• 重量：100 g
• 线缆长度：1.8 m

功能

• 测量：是
• 校准：是（含校准标靶）
• Microtouch 传感器：是
• ESD 防护：否

包装与合规

• 包装内容：显微镜、便携袋、软件 CD、校准标靶、用户手册
• 保修：2 年（欧洲保修）
• 认证：CE、FCC、ROHS
• 参考价格区间：€600.00 - €800.00

技术规格（摘要）

• 型号：AM4115-FKT
• 照明类型：约 780 nm 红外线，8 LEDs，可切换开/关，IR pass filter
• 放大范围：20x – 220x
• 传感器：CMOS，1.3 MP (1280x1024)，30 fps
• 接口：USB 2.0；支持无线（选购 WF-10）
• 镜头：防反射涂层玻璃；放大锁定
• 尺寸 / 重量：10.5 cm x 3.2 cm / 100 g
• 线缆：1.8 m
• 含测量与校准功能；Microtouch 传感器
• 认证：CE、FCC、ROHS；保修：2 年（欧洲）
