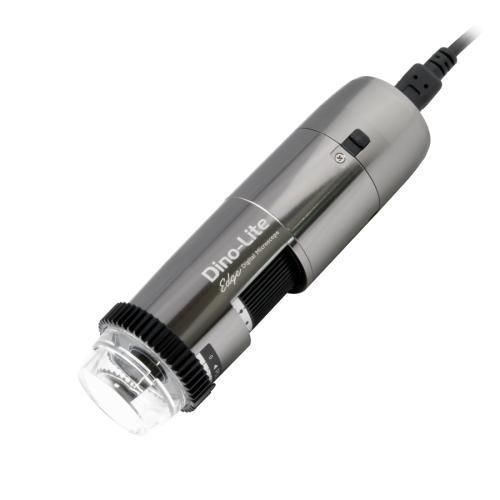

数字视频显微镜 AF7115MZTL检查偏振手持式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数字
- 应用
- 检查
- 观测技术
- 偏振
- 配置
- 手持式
- 光源
- LED式, 带LED照明, 白光
- 选项和配件
- 带USB接口
- 选项和配件
- 数码摄像机式, 高解析度, 无线网络型
- 倍率
最少: 10 unit
最多: 140 unit
- 重量
97 g
(3.4 oz)- 长度
11.5 cm
(4.5 in)- 高度
3.4 cm
(1.3 in)
产品介绍
产品概述
AF7115MZTL 是一款具有长工作距离的 5 兆像素数码显微镜，在 10x–140x 的放大范围内提供高分辨率图像。该型号配备 Flexible LED Control（FLC）用于可调照明，并内置线偏振器以减少反光。可选 WF-20 模块可实现无线连接（wireless-ready）。
应用
AF7115MZTL 属于长工作距离（LWD）系列。其延长的工作距离和更大的视野使其适用于维修、返工、装配以及对无法触碰的体积较大或易碎物件的检测。内置偏振器在检查金属、塑料、玻璃、珠宝及电子元件等有光泽或反光材料时尤为有用。
主要特性
光学数据表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.5 | 39.6 | 29.7 | 25.8
20 | 115.3 | 19.8 | 14.8 | 6.9
30 | 75.9 | 13.2 | 9.9 | 3.3
40 | 57.3 | 9.9 | 7.4 | 2.2
50 | 47.0 | 7.9 | 5.9 | 1.6
60 | 40.8 | 6.6 | 4.9 | 1.2
70 | 36.9 | 5.7 | 4.2 | 1.0
80 | 34.6 | 4.9 | 3.7 | 0.8
90 | 33.2 | 4.4 | 3.3 | 0.7
100 | 32.6 | 4.0 | 3.0 | 0.6
110 | 32.4 | 3.6 | 2.7 | 0.5
120 | 32.6 | 3.3 | 2.5 | 0.5
130 | 33.1 | 3.0 | 2.3 | 0.4
140 | 33.8 | 2.8 | 2.1 | 0.4
详细规格
照明:
光源 / LED 类型: White
LED 数量: 8
LED 开关: Yes
红外滤光片: IR cut-filter >650 nm
散光罩: Yes (N3C-D included)
发射滤镜: No
偏振器: Yes, linear
光学:
放大倍数: 10x ~ 140x
微距变焦: No
工作距离: Long
镜头类型: Glass with anti-reflection coating
传感器:
传感器类型: CMOS
分辨率: 5.0 Megapixel (2592x1944)
最大帧率: 30 fps
兼容性:
接口: USB 2.0
操作系统: Windows 7, 8, 10 & 11; MacOS 10.9 及以上
软件: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
支持的图像格式（Windows）: BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
支持的视频格式（Windows）: WMV, FLV, SWF
支持的图像格式（MacOS）: JPEG, PNG
支持的视频格式（MacOS）: MOV (max 1.3MP)
成像标准: DirectShow, UVC
WiFi: Wireless-ready，需 WF-20（可选）
外壳:
外壳材质: Metal housing
倍率锁定: Yes
尺寸: 11.5 cm (L) x 3.4 cm (D)
重量: 97 g
线缆长度: 1.8 m
功能:
特殊功能: Flexible LED Control (FLC)
测量: Yes
校准: Yes
Microtouch 传感器: Yes
ESD 防护: Yes
产品信息:
包装内含: Microscope, carry pouch, software CD, calibration target, user manual, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (Long cap), N3C-S (Side light cap)
保修信息: 2 years European warranty
认证: CE, FCC, ROHS
价格区间: €900.00 - €1100.00
技术规格（摘要）
AF7115MZTL 是一款具有长工作距离的 5 兆像素数码显微镜，在 10x–140x 的放大范围内提供高分辨率图像。该型号配备 Flexible LED Control（FLC）用于可调照明，并内置线偏振器以减少反光。可选 WF-20 模块可实现无线连接（wireless-ready）。
应用
AF7115MZTL 属于长工作距离（LWD）系列。其延长的工作距离和更大的视野使其适用于维修、返工、装配以及对无法触碰的体积较大或易碎物件的检测。内置偏振器在检查金属、塑料、玻璃、珠宝及电子元件等有光泽或反光材料时尤为有用。
主要特性
- 5 兆像素 Edge CMOS 传感器（2592x1944）
- 长工作距离（LWD）
- 10–140x 放大倍数
- 集成线偏振器
- 铝合金 / 金属外壳
- Flexible LED Control（FLC），8 颗白色 LED
- 丰富的测量与校准功能
- 可更换前端罩（含散光罩 N3C-D）
- 支持无线（Wireless-ready，需 WF-20）
- Microtouch 传感器及 ESD 防护设计
光学数据表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.5 | 39.6 | 29.7 | 25.8
20 | 115.3 | 19.8 | 14.8 | 6.9
30 | 75.9 | 13.2 | 9.9 | 3.3
40 | 57.3 | 9.9 | 7.4 | 2.2
50 | 47.0 | 7.9 | 5.9 | 1.6
60 | 40.8 | 6.6 | 4.9 | 1.2
70 | 36.9 | 5.7 | 4.2 | 1.0
80 | 34.6 | 4.9 | 3.7 | 0.8
90 | 33.2 | 4.4 | 3.3 | 0.7
100 | 32.6 | 4.0 | 3.0 | 0.6
110 | 32.4 | 3.6 | 2.7 | 0.5
120 | 32.6 | 3.3 | 2.5 | 0.5
130 | 33.1 | 3.0 | 2.3 | 0.4
140 | 33.8 | 2.8 | 2.1 | 0.4
详细规格
照明:
光源 / LED 类型: White
LED 数量: 8
LED 开关: Yes
红外滤光片: IR cut-filter >650 nm
散光罩: Yes (N3C-D included)
发射滤镜: No
偏振器: Yes, linear
光学:
放大倍数: 10x ~ 140x
微距变焦: No
工作距离: Long
镜头类型: Glass with anti-reflection coating
传感器:
传感器类型: CMOS
分辨率: 5.0 Megapixel (2592x1944)
最大帧率: 30 fps
兼容性:
接口: USB 2.0
操作系统: Windows 7, 8, 10 & 11; MacOS 10.9 及以上
软件: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
支持的图像格式（Windows）: BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
支持的视频格式（Windows）: WMV, FLV, SWF
支持的图像格式（MacOS）: JPEG, PNG
支持的视频格式（MacOS）: MOV (max 1.3MP)
成像标准: DirectShow, UVC
WiFi: Wireless-ready，需 WF-20（可选）
外壳:
外壳材质: Metal housing
倍率锁定: Yes
尺寸: 11.5 cm (L) x 3.4 cm (D)
重量: 97 g
线缆长度: 1.8 m
功能:
特殊功能: Flexible LED Control (FLC)
测量: Yes
校准: Yes
Microtouch 传感器: Yes
ESD 防护: Yes
产品信息:
包装内含: Microscope, carry pouch, software CD, calibration target, user manual, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (Long cap), N3C-S (Side light cap)
保修信息: 2 years European warranty
认证: CE, FCC, ROHS
价格区间: €900.00 - €1100.00
技术规格（摘要）
- 型号: AF7115MZTL
- 放大倍数: 10x ~ 140x
- 传感器分辨率: 5.0 Megapixel (2592x1944)
- 最大帧率: 30 fps
- 接口: USB 2.0
- 支持的操作系统: Windows 7, 8, 10 & 11; MacOS 10.9 及以上
- LED: 8 颗白光 LED，可切换，Flexible LED Control (FLC)
- 偏振器: 线偏光，内置
- 散光罩: N3C-D 随附
- IR cut-filter: >650 nm
- 工作距离: Long (LWD)
- 镜头: Glass with anti-reflection coating
- 外壳: Metal / aluminum
- 尺寸: 11.5 cm (L) x 3.4 cm (D)
- 重量: 97 g
- 线缆长度: 1.8 m
- 测量与校准: Yes
- Microtouch 传感器: Yes
- ESD 防护: Yes
- 无线: Wireless-ready (requires WF-20)
- 包装内容: Microscope, carry pouch, software CD, calibration target, user manual, 多种前端罩
- 保修: 2 years European warranty
- 合规: CE, FCC, ROHS
- 价格区间（参考）: €900.00 - €1100.00
