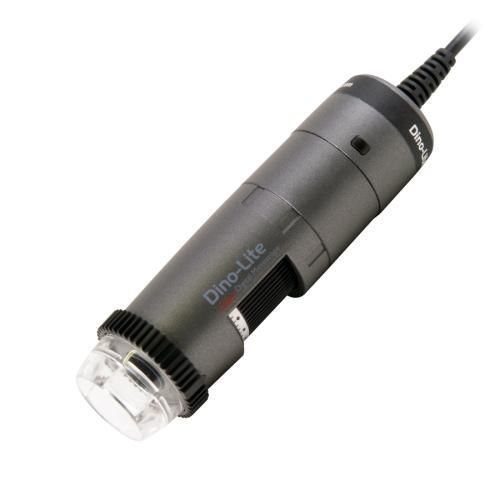

数字视频显微镜 AM4815ZTL - EDGE检查偏振手持式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数字
- 应用
- 检查
- 观测技术
- 偏振
- 配置
- 便携式, 手持式
- 光源
- LED式, 白光
- 选项和配件
- USB, 缩放
- 选项和配件
- 数码摄像机式, 无线网络型
- 倍率
最多: 140 unit
最少: 10 unit
- 重量
105 g
(3.7 oz)- 长度
10.5 cm
(4.1 in)
产品介绍
产品概述
Dino-Lite AM4815ZTL - EDGE 是一款用于实时检查和测量微小及高反射物体的数字检验显微镜。机身内置可调线性偏振片以减少眩光，配备多种可互换帽盖，工作距离最长可达230 mm，适用于PCB检测等精密作业。备注：EDR 和 EDOF 功能目前仅在 Windows 上可用。
主要特点
光学数据表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Unit = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09
技术规格
Dino-Lite AM4815ZTL - EDGE 是一款用于实时检查和测量微小及高反射物体的数字检验显微镜。机身内置可调线性偏振片以减少眩光，配备多种可互换帽盖，工作距离最长可达230 mm，适用于PCB检测等精密作业。备注：EDR 和 EDOF 功能目前仅在 Windows 上可用。
主要特点
- 可调节的集成线性偏振片，减少反射与眩光
- Extended Dynamic Range (EDR) 在暗部与亮部揭示更多细节
- Extended Depth of Field (EDOF) 通过自动焦点堆叠提高景深
- 随附多种可互换帽盖（open, closed, diffuser, extension, long, side light）
- 长工作距离（最高约230 mm）
- 支持测量与校准；具放大锁定功能
光学数据表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Unit = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09
技术规格
- 品牌: Dino-Lite
- 型号: AM4815ZTL - EDGE
- 照明 / LED 类型: White；LED 数量: 8；LED 开/关: 是；红外滤光片: IR cut-filter >650 nm；漫射器: 是（含 N3C-D）；发射滤光片: 否；偏振片: 是，线性
- 放大倍数: 10× ~ 140×；宏观变焦: 否；工作距离: 长（最高约230 mm）
- 镜头类型: Glass with anti-reflection coating；放大锁定: 是
- 传感器: CMOS；分辨率: 1.3 兆像素 (1280×1024)；最大帧率: 30 fps
- 接口: USB 2.0；成像标准: DirectShow, UVC；WiFi: Wireless-ready（需 WF-10 无线流媒体器，选配）
- 操作系统: Windows 7, 8, 10 & 11；MacOS 10.9 及以上
- 软件: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
- 支持图像格式 (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
- 支持视频格式 (Windows): WMV, FLV, SWF
- 机壳材料: Composite / plastic housing；尺寸: 105 mm (L) x 32 mm (Ø)；重量: 105 g；线缆长度: 1.8 m
- 特殊功能: Extended Dynamic Range (EDR), Extended Depth of Field (EDOF)；测量: 是（支持校准）；Microtouch 传感器: 是；ESD 安全: 否
- 包装清单: Microscope, carry pouch, software CD, calibration target, user manual, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (Long cap), N3C-S (Side light cap)
- 合规: CE, FCC, ROHS；保修: 2 年（欧洲）；参考价位: EUR 800 - EUR 1000
