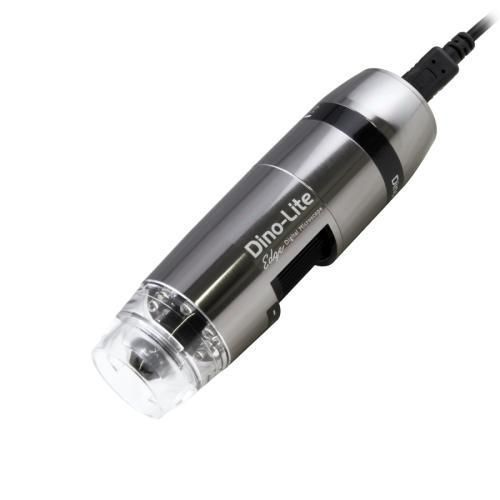

数字视频显微镜 AM7515MTFP-APL

检查偏振偏振

产品概述
AM7515MTFP-APL是一款5.0百万像素的超长工作距离（ELWD）数字检测显微镜，提供45–70x的放大范围。其内置Aim Point激光（APL）用于视觉定位，集成偏光器以控制反射，具备自动放大读取（AMR）和灵活LED控制（FLC）。金属（铝）机身与防反射涂层玻璃镜头在70x时可实现最高108 mm的工作距离下的清晰成像。

适用场景
该ELWD型号适用于需要与被检物保持较大距离或更大视场的工业检测、维修、返工和装配任务。也适合处理无法直接接触的大件或易碎物品，以及检查金属、塑料、玻璃、珠宝和电子元件等光亮或反射表面。AMR功能可支持频繁的测量工作流程。

Aim Point 激光（APL）
Aim Point激光（APL）为透镜内置激光，可投射红色参考点，协助在不接触目标的情况下进行定位和对焦。

主要特点

• 5.0百万像素 CMOS Edge 传感器（2592 x 1944）
• Extra Long Working Distance（ELWD）/ Long Working Distance（LWD）
• 45–70x 放大范围
• 集成偏光器以控制反射
• Automatic Magnification Reading（AMR）
• Flexible LED Control（FLC），8颗白色LED（开/关）
• Aim Point Laser（APL）— 656 nm 激光二极管
• 丰富的测量功能与校准
• 包含可更换前帽
• USB 2.0 接口；支持无线（需选配 WF-10）

光学数据表
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
Listed values may differ slightly | | * Without front cap | | | Unit = mm
45 | - | 146 | 8.7 | 6.9 | 2.1
50 | - | 135 | 7.8 | 6.3 | 1.8
60 | - | 120 | 6.5 | 5.2 | 1.3
70 | - | 108 | 5.6 | 4.5 | 1.0

规格 / 技术参数

• 照明：8颗白色LED，可开/关
• 红外滤镜：IR cut-filter >650 nm
• 漫射片：包含（N3C-D）
• 发射滤镜：无
• 偏光器：集成
• 激光指示器：656 nm 激光二极管（Aim Point Laser）
• 放大倍率：45 ~ 70x
• 宏观变焦：无
• 工作距离：长 / 超长（见光学数据表）
• 镜头类型：带抗反射涂层的玻璃
• 传感器类型：CMOS
• 分辨率：5.0百万像素（2592 x 1944）
• 最大帧率：30 fps
• 接口：USB 2.0
• 操作系统：Windows 7, 8, 10 & 11；MacOS 10.14及以上
• 软件：DinoCapture 2.0（Windows），DinoXcope（MacOS）
• 支持的图像格式（Windows）：BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• 支持的视频格式（Windows）：WMV, FLV, SWF
• 支持的图像格式（MacOS）：JPEG, PNG
• 支持的视频格式（MacOS）：MOV（最大1.3MP）
• 成像标准：DirectShow, UVC
• WiFi：无线准备（需选配 WF-10）
• 外壳材料：金属 / 铝
• 尺寸：107 mm（长）x 32 mm（直径）
• 重量：140 g
• 线缆长度：1.8 m
• 特殊功能：AMR, FLC, APL, 微触传感器, 防静电（ESD safe）
• 测量功能：有（丰富的测量功能）
• 校准：有
• 包装包含：显微镜、携带包、软件光盘、校准靶、用户手册、N3C-O、N3C-C、N3C-D、N3C-E、N3C-L、N3C-S
• 保修：2年（欧洲保修）
• 合规认证：CE, FCC, ROHS
• 参考价格区间：EUR 900.00 - EUR 1000.00
