数字视频显微镜 AM4815ZT

教学检查实验室

产品概述

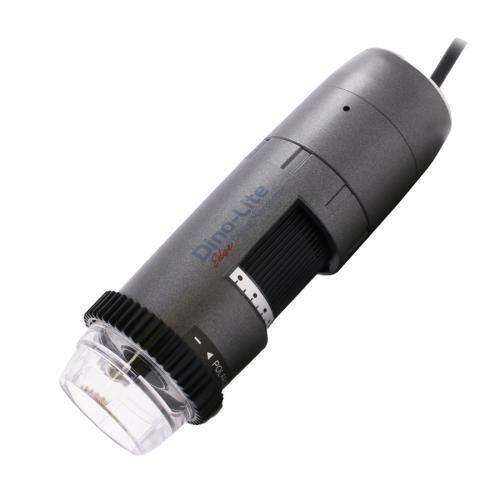

Dino-Lite AM4815ZT Edge 是一款面向专业检测与记录的 USB 数字显微镜。提供 20x–220x 放大倍数，内置可调线性偏振片以减少反光表面的眩光，并具备增强细节与景深的高级成像功能（EDR/EDOF）。

应用场景

• 质量控制与生产检验
• 电子与 PCB 检查
• 材料分析、表面检测与故障分析
• 实验室、科研与教学

主要特性

• 放大范围：20x – 220x
• 传感器：CMOS 1.3 兆像素（1280 x 1024），最高 30 fps
• 内置可调线性偏振片以降低反射
• Extended Dynamic Range (EDR) 与 Extended Depth of Field (EDOF) 提升图像细节（仅 Windows 支持）
• 可更换前盖以适应不同工作距离与照明配置（随附多种盖件）
• 接口：USB 2.0（DirectShow / UVC），即插即用

光学数据表（单位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 52.7 | 60.2 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | 0.5 | 8.0 | 2.2 | 1.7 | -
190 | 1.4 | 8.9 | 2.1 | 1.6 | -
200 | 2.4 | 9.9 | 2.0 | 1.6 | -
210 | 3.4 | 10.9 | 1.9 | 1.5 | -
220 | 4.4 | 11.9 | 1.8 | 1.4 | 0.1

技术规格（摘要）

• 照明：8 颗白色 LED，IR cut 过滤器 >650 nm，含扩散片（N3C-D），LED 可开/关
• 光学：玻璃镜头，抗反射涂层
• 传感器与性能：CMOS 1.3 MP（1280x1024），最高 30 fps
• 兼容性：USB 2.0，DirectShow/UVC，Windows 7/8/10/11，MacOS 10.9+，DinoCapture 2.0（Windows），DinoXcope（Mac）
• 外壳与尺寸：金属外壳，10.5 cm（长）x 3.2 cm（直径），105 g，1.8 m 电缆
• 功能：软件支持测量与校准，放大倍数锁定，Microtouch 传感器
• 认证与保修：CE、FCC、ROHS；欧洲 2 年保修
• 包装清单：显微镜、携带袋、软件光盘、校准标靶、用户手册、N3C-O/N3C-C/N3C-D/N3C-E/N3C-L/N3C-S 盖件
• 参考价格区间：€800 - €1000

注意事项
EDR 与 EDOF 功能目前仅在 Windows 系统下受支持。另有型号：AM4815T（Edge，不含偏振片）。
