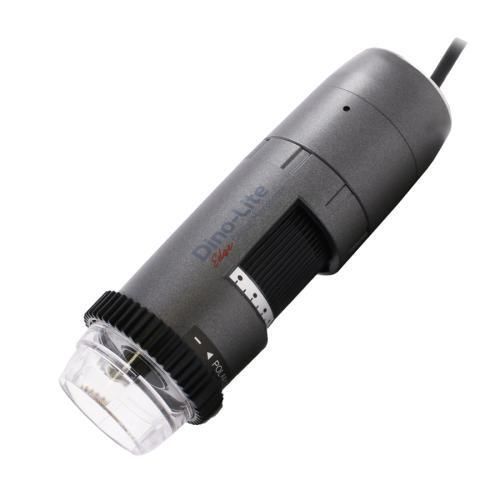

数字视频显微镜 AM4115ZTL - EDGE

检查偏振便携式

概述
Dino-Lite AM4115ZTL - EDGE 是一款便携式数字显微镜，提供10–140x 放大倍数、宽视野和延长工作距离（最高234.5 mm）。适用于需要显微镜与工件之间较大空间的检测场景，如维修、返工和装配等作业。

光学 / 成像特性
内置可调线性偏振器，可减少光亮表面的眩光和反射。白色照明由8颗可开关LED组成；随附扩散罩（N3C-D）。玻璃镜头具备抗反射涂层，1.3MP CMOS 传感器支持最高30 fps；接口为 USB 2.0（DirectShow，UVC）。通过 DinoCapture / DinoXcope 支持测量与校准功能。

光学数据表
放大倍数 | 工作距离* (mm) | 视场 (X) (mm) | 视场 (Y) (mm) | 景深 (mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

包装清单

• 显微镜
• 携行包
• 软件光盘
• 校准靶
• 用户手册
• N3C-O Open cap
• N3C-C Closed cap
• N3C-D Diffuser cap
• N3C-E Extension cap
• N3C-L Long cap
• N3C-S Side light cap

备注
所列光学数值可能略有差异。*使用前端盖时。单位 = mm。

技术规格

• 产品代码：AM4115ZTL
• 品牌：Dino-Lite
• 放大倍数：10x ~ 140x
• 工作距离：长（10x 时最高 234.5 mm）
• 镜头：带抗反射涂层的玻璃
• 偏振器：有，线性（可调）
• 照明：8 颗白光 LED，可开/关；含扩散罩 (N3C-D)
• 红外滤镜：IR cut-filter > 650 nm
• 传感器：CMOS 1.3 MP (1280 x 1024)，最高 30 fps
• 接口：USB 2.0 (DirectShow, UVC)
• 软件：DinoCapture 2.0 (Windows), DinoXcope (MacOS)
• 测量与校准：支持
• Microtouch 传感器：有
• 外壳：复合材料 / 塑料
• 尺寸：10.5 cm (L) x 3.2 cm (D); 重量：105 g; 线长：1.8 m
• 认证：CE, FCC, ROHS
• 保修：2 年（欧洲）
• 参考价格区间：€600.00 - €800.00
