数字视频显微镜 AM5216TF

检查手持式LED式

产品

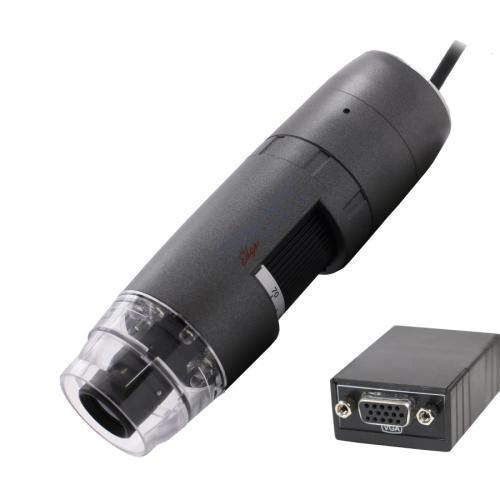

AM5216TF (Dino-Lite) 便携式数字检测显微镜，带直接 VGA（D-Sub）输出，适用于工业目视检查与故障分析。

概述
为需要超长工作距离的任务而设计，AM5216TF 在最大70x放大倍数下的最小观测距离为108 mm。可直接连接 VGA 显示器，适用于检查工位、质量控制台和现场故障分析。

主要特性

• 超长工作距离（70x 时最小 108 mm）
• 光学放大 10x–70x（宏观变焦）
• VGA（D-Sub）接口，直接输出至显示器
• 白光 LED 8 颗，可开/关
• Microtouch 按钮，用于拍照/控制
• 可更换前端盖，适应不同应用

Optical Data Table (Unit = mm)
放大倍数 | 工作距离 | 视场 (X) | 视场 (Y) | 景深
10 | 503 | 39.1 | 31.3 | 31.49
20 | 271 | 19.5 | 15.6 | 8.67
30 | 196 | 13.0 | 10.4 | 4.20
40 | 159 | 9.8 | 7.8 | 2.56
50 | 135 | 7.8 | 6.3 | 1.76
60 | 120 | 6.5 | 5.2 | 1.31
70 | 108 | 5.6 | 4.5 | 1.03

规格摘要
照明

• 类型：白色 LED
• 数量：8
• LED 可开/关：是
• 发射滤光片 / 偏振片：无

光学

• 放大倍数：10x ~ 70x（宏观变焦）
• 工作距离：长（70x 时最小 108 mm）
• 镜头：带防反射涂层的玻璃镜片

传感器

• 类型：CMOS
• 分辨率：1280 x 720（720p）
• 最大帧率：60 fps

兼容性 / 接口

• 接口：VGA（D-Sub）— 可直接连接 VGA 显示器

外壳

• 材质：复合材料 / 塑料
• 放大锁定：无
• 尺寸：10.5 cm（高） x 3.2 cm（直径）
• 重量：105 g

功能

• Microtouch 传感器：有
• 测量 / 校准：无
• ESD 防护：无

包装与保修

• 包装内容：显微镜、便携袋、电源适配器、前盖盒、使用手册
• 保修：2 年（欧洲）
• 认证：CE、FCC、ROHS
• 价格区间（参考）：€519,00 - €719,00
