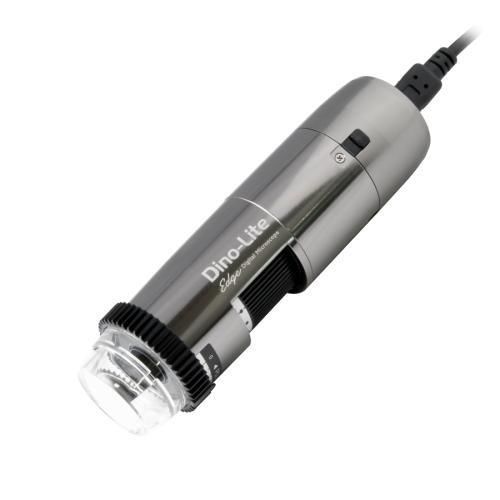

数字视频显微镜 AF7915MZT

检查偏振手持式

产品概述
AF7915MZT 是一款 5 兆像素手持式数字显微镜，适用于对多种材料进行精细检查与测量。它将高分辨率边缘传感器与可提升景深、动态范围和测量流程的功能相结合。该机型兼容可选的 WF‑20 无线流媒体器。

注意
EDOF、EDR 和 DPQ 功能仅在 Windows PC 上可用。

主要特性

• 5 兆像素 Edge 传感器（2592 x 1944）
• Extended Depth of Field（EDOF）
• Extended Dynamic Range（EDR）
• Automatic Magnification Reading（AMR）
• 可调线性偏振器
• Flexible LED Control（FLC），8 颗白光 LED
• 支持无线（需选配 WF‑20）
• 金属外壳与放大锁定

使用场景

• 检测有光泽或反光物体（金属、塑料、玻璃、珠宝、电子元件）
• 使用内置 AMR 与测量功能进行尺寸检查与校准
• 对粗糙或不平表面使用 EDOF，提高可用景深的成像质量

光学数据表
MAGNIFICATION RATE | WORKING DISTANCE * | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 142.6 | 39.6 | 29.7 | 26.0
20 | 60.1 | 19.8 | 14.8 | 7.0
30 | 33.6 | 13.2 | 9.9 | 3.3
40 | 21.0 | 9.9 | 7.4 | 2.0
50 | 14.0 | 7.9 | 5.9 | 1.4
60 | 9.8 | 6.6 | 4.9 | 1.0
70 | 7.3 | 5.7 | 4.2 | 0.8
80 | 5.7 | 4.9 | 3.7 | 0.6
90 | 4.8 | 4.4 | 3.3 | 0.5
100 | 4.3 | 4.0 | 3.0 | 0.4
110 | 4.2 | 3.6 | 2.7 | 0.4
120 | 4.3 | 3.3 | 2.5 | 0.3
130 | 4.7 | 3.0 | 2.3 | 0.3
140 | 5.2 | 2.8 | 2.1 | 0.3
150 | 5.8 | 2.6 | 2.0 | 0.3
160 | 6.5 | 2.5 | 1.9 | 0.2
170 | 7.3 | 2.3 | 1.8 | 0.2
180 | 8.1 | 2.2 | 1.6 | 0.2
190 | 9.1 | 2.1 | 1.6 | 0.2
200 | 10.0 | 2.0 | 1.5 | 0.2
210 | 11.0 | 1.9 | 1.4 | 0.2
220 | 12.1 | 1.8 | 1.3 | 0.2

列出值可能略有差异 | * 无前罩 | 单位 = mm

补充说明
EDR 通过叠加不同曝光水平的图像，揭示暗部与亮部细节。EDOF 将不同焦平面的图像叠加，以提高粗糙表面的可用景深。内置 AMR 可快速读取放大倍率便于测量。可调线性偏振器可减少反光样品的眩光。

技术规格

• 照明：白光 LED（8），可开/关；IR cut‑filter >650 nm；扩散器（含 N3C‑D）
• 光学：放大倍率 10x–220x；玻璃镜片，防反射涂层；工作距离：标准
• 传感器：CMOS，5.0 兆像素（2592 x 1944）；最大帧率：30 fps
• 接口 / 兼容性：USB 2.0；Windows 7/8/10/11（EDR/EDOF/DPQ 仅 Windows），macOS 10.9+；软件：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 支持格式：根据操作系统支持多种图像/视频格式（BMP、PNG、JPG、TIF、MOV、WMV 等）
• 外壳：金属；放大锁：是；尺寸：11.5 cm（长） x 3.4 cm（直径）；重量：97 g；线缆长度：1.8 m
• 功能：AMR、EDR、EDOF、FLC、测量与校准、microtouch 传感器、ESD 安全；支持无线（WF‑20 可选）
• 包装清单：显微镜、便携袋、软件 CD、校准靶、用户手册、N3C 盖件套装（O、C、D、E、L、S）
• 保修与认证：欧洲 2 年保修；CE、FCC、ROHS
• 参考价格区间：€1100,00 - €1300,00
