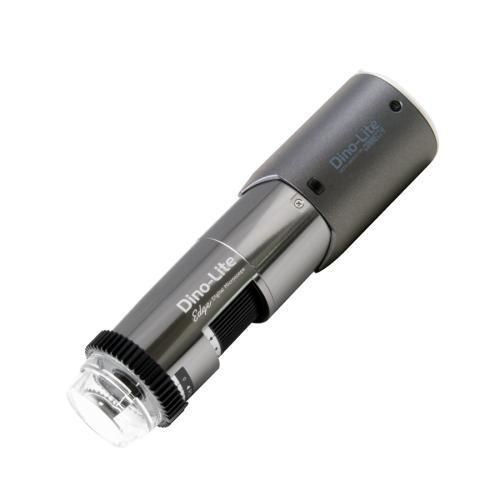

数字视频显微镜 WF7115MZT

检查实验室偏振

产品概述
Dino-Lite WF7115MZT 是一款用于专业检测任务的紧凑型数字显微镜。配备 5.0 MP 传感器、内置线性偏振器及 Flexible LED Control (FLC)，在反光或有光泽的样品上可实现准确的色彩还原与可控照明。

主要特性

• 5.0 百万像素 CMOS 传感器（2592 × 1944）
• 放大范围：10× – 220×
• 内置偏振器（线性偏振滤镜）
• 金属 / 铝合金机身
• Flexible LED Control (FLC) — 可调 LED 照明
• 完善的测量功能与校准
• 可更换 N3C 系列前端盖（open, closed, diffuser, extension, long, side light）
• 支持无线（WiFi）及 USB 2.0 接口
• Microtouch 传感器，ESD 防护

适用场景
WF7115MZT 适用于多种工业与实验室应用：电子器件检验、PCB 元件、材料、塑料、珠宝及其他需偏振增强成像的反光样品。

光学数据表
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
Unit = mm
10 | - | 142.6 | 39.6 | 29.7 | 2.6
20 | 52.7 | 60.1 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1
所列数值可能略有差异。* 无前端盖

详细规格
照明

• 光源 / LED 类型：白光
• LED 数量：8
• LED 开/关 可切换：是
• 红外滤镜：IR cut-filter >650 nm
• 扩散器：是（含 N3C-D）
• 发射滤镜：无
• 偏振器：有，线性（内置）

光学

• 放大倍数：10× ~ 220×
• Macro zoom：否
• 工作距离：标准
• 镜片类型：抗反射涂层玻璃镜片

传感器

• 传感器类型：CMOS
• 分辨率：5.0 百万像素（2592 × 1944）
• 最大帧率：30 fps

兼容性与软件

• 接口：USB 2.0
• 操作系统：Windows 7, 8, 10 & 11；MacOS 10.11.6 及以上（仅限有线）
• 软件：DinoCapture 2.0（Windows）有线+无线；DinoXcope（Mac）仅有线；DinoConnect（仅无线）
• 支持的图像格式（Windows）：BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• 支持的视频格式（Windows）：WMV, FLV, SWF
• 支持的图像格式（MacOS）：JPEG, PNG
• 支持的视频格式（MacOS）：MOV（最大 1.3MP）
• 成像标准：DirectShow, UVC
• WiFi：是

机身与物理参数

• 机身材质：金属 / 铝合金
• 尺寸：10.5 cm（长）× 3.2 cm（直径）
• 重量：135 g
• 线缆长度：1.8 m

功能

• 特殊功能：Flexible LED Control (FLC)
• 测量：是
• 校准：是
• Microtouch 传感器：是
• ESD 安全：是

包装内容

• 显微镜
• 便携包
• 软件光盘
• 校准标靶
• 用户手册
• N3C-O 开口盖
• N3C-C 关闭盖
• N3C-D 扩散盖
• N3C-extension
• N3C-L 长盖
• N3C-S 侧光盖

保修与认证

• 保修：2 年（欧洲保修）
• 认证：CE, FCC, ROHS

技术规格

• 型号：WF7115MZT
• 品牌：Dino-Lite
• 传感器：5.0 百万像素 CMOS（2592 × 1944）
• 放大范围：10× – 220×
• 接口：USB 2.0（有线）+ 支持 WiFi
• LED：8 颗白光 LED，支持调光（FLC）
• 偏振器：内置，线性
• 机身：金属 / 铝合金
• 尺寸：10.5 cm × 3.2 cm；重量 135 g
• 最大帧率：30 fps
