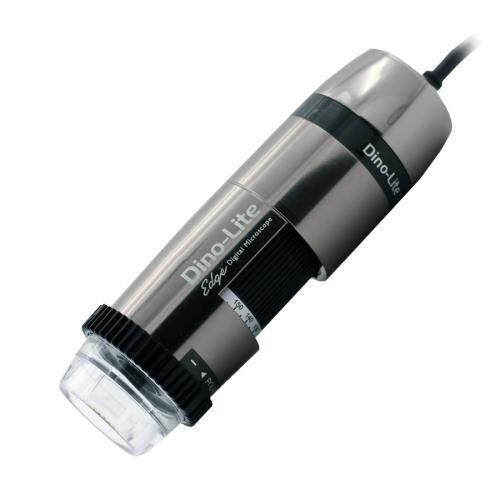

数字视频显微镜 AM7515MZTL

检查偏振手持式

产品概述
Dino-Lite AM7515MZTL 是一款 USB 数字显微镜，配备 5.0 兆像素传感器、长工作距离（LWD）光学设计及铝/金属机身。产品集成了 Flexible LED Control (FLC)、Automatic Magnification Reading (AMR) 及线性偏振器，适用于反光表面成像和高要求的检测任务。

应用
适用于需要额外距离或更大视野的检验、维修、返工和装配场景。推荐用于电子、珠宝、塑料、玻璃和金属表面的目视检验、质量控制及需频繁测量的作业，AMR 与内置测量功能有助于提高效率和可重复性。

主要特性

• 5.0 MP Edge CMOS 传感器（2592x1944）
• 放大范围：10x – 140x（LWD）
• 内置线性偏振器，适用于反光表面
• Flexible LED Control (FLC)，8 颗白色 LED（可开/关）
• Automatic Magnification Reading (AMR) 及丰富的测量与校准功能
• 铝/金属机身，放大锁定，Microtouch 传感器，ESD 保护
• 接口：USB 2.0；可选 WF-10 实现 Wi‑Fi 功能
• 最大帧率 30 fps；尺寸 10.5 cm x 3.2 cm；重量 135 g；线缆长 1.8 m
• 支持可更换前盖（N3C 系列）并包含漫射罩

光学数据表（单位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

规格（节选）

• 照明：8 颗白色 LED，可开/关；包含 N3C-D 漫射罩
• 红外滤光片：IR cut-filter >650 nm；无发射滤光片
• 镜头：防反射镀膜玻璃；无微距变焦
• 接口与兼容性：USB 2.0；Windows 7/8/10/11、MacOS 10.9+；DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 成像标准：DirectShow、UVC
• 特殊功能：AMR、FLC、校准、测量功能
• 机身：铝/金属，放大锁定，尺寸 10.5 cm x 3.2 cm，重量 135 g，线缆 1.8 m
• 安全与合规：ESD 保护；CE、FCC、ROHS

包装与合规

• 包装包含：显微镜、便携袋、软件光盘、校准目标、用户手册、N3C 前盖（O、C、D、E、L、S）
• 保修：2 年（欧洲保修）
• 可选配件：WF-10 Wi‑Fi 传输器（单独销售）
