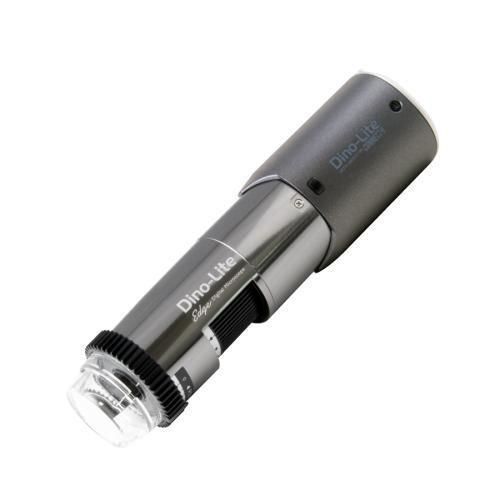

数字视频显微镜 WF7915MZTL

检查LED式白光

产品概述
WF7915MZTL是一款长工作距离（LWD）数字检验显微镜，配备5.0MP Edge传感器，放大范围为10–140x。适用于需要距离余量或更大视野的工业检测、质量控制和失效分析场景。

主要特性

• 5百万像素 Edge CMOS 传感器（2592x1944）
• 放大倍数：10x ~ 140x
• 长工作距离（LWD）
• 扩展景深（EDOF）— 焦点堆叠
• 扩展动态范围（EDR）— 曝光堆叠
• 自动放大读取（AMR）
• 可调线性偏振片以减少反光
• 灵活LED控制（FLC）— 8颗白光LED，可开关
• USB 2.0（有线）及无线（WiFi）支持
• 金属机壳，ESD安全

功能细节
EDR（扩展动态范围）通过堆叠不同曝光等级的图像来显示过亮或过暗区域的细节。EDOF（扩展景深）自动堆叠不同焦平面的图像，以提高在粗糙或不平整表面上的可用景深。AMR（自动放大读取）在测量流程中提供自动倍率识别以简化操作。内置可调偏振片可降低金属、塑料、玻璃、珠宝和电子元件等高反射材料的眩光。EDOF和EDR功能在Windows下可用；macOS时部分功能仅在有线连接下可用。

Optical Data Table（单位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*不含前盖 — 单位 = mm

技术规格

• 照明：白色LED，8颗，可开/关
• 红外滤光片：IR cut-filter >650 nm
• 漫射器：是（包含 N3C-D）
• 偏振片：是，线性，可调
• 放大范围：10x ~ 140x
• 镜头类型：带抗反射涂层的玻璃镜头
• 传感器类型：CMOS；分辨率：5.0 MP（2592x1944）
• 最高帧率：30 fps
• 接口：USB 2.0；支持 WiFi
• 操作系统：Windows 7/8/10/11（完整功能）；macOS 10.11.6+（仅限有线，部分功能受限）
• 软件：DinoCapture 2.0（Windows）有线+无线；DinoXcope（macOS）仅有线；DinoConnect（仅无线）
• 支持格式：图像和视频格式因操作系统而异（详见产品资料）
• 机壳材料：金属；ESD 安全
• 尺寸：10.5 cm（长） x 3.2 cm（直径）；重量：137 g；线缆长度：1.8 m
• 特殊功能：AMR、EDR、EDOF、FLC、测量与校准功能、微触传感器
• 包装清单：显微镜、便携袋、软件光盘、校准标靶、用户手册、N3C-O/C/D/E/L/S 盖
• 保修：欧洲2年保修；认证：CE、FCC、ROHS
• 参考价格区间：€1500.00 - €1700.00
