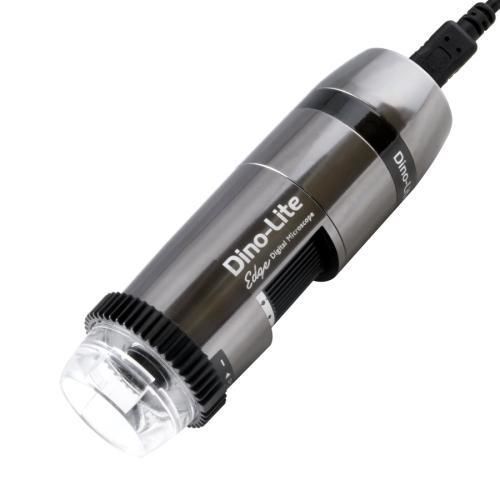

数字视频显微镜 AM4917MZTL

检查偏振偏振

概述
Dino-Lite AM4917MZTL 属于长工作距离（LWD）系列中的 EDGE PLUS 系列。该型号配备 1.3MP CMOS 传感器、10–140x 放大倍数和 USB 2.0 接口（30 fps），采用紧凑金属外壳。较长的工作距离和可调线性偏振片适合在工业环境中检查反光或表面不平整的样品。该机型可通过分析焦点偏移获取深度信息以生成拓扑深度数据（详情参见产品手册）。

主要特性

• EDGE PLUS 1.3 兆像素传感器
• 深度信息获取（拓扑深度数据）
• Extended Depth of Field（EDOF）
• Extended Dynamic Range（EDR）
• Automatic Magnification Reading（AMR）
• Flexible LED Control（FLC）
• 放大倍数 10–140x
• 长工作距离（LWD）
• 可调线性偏振片

成像功能
EDOF 在不同焦深处采集多张图像并合成为一张清晰图像，以增强可用景深。EDR 采集多张不同曝光的图像并合并以扩展动态范围。AMR 自动检测并将放大倍数与捕获的图像一起保存，便于测量。内置偏振片可减少金属、塑料、玻璃和电路板等光亮样品的眩光。注意：EDOF、EDR 和深度信息获取目前仅在 Windows 上受支持。

光学数据
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Listed values may differ slightly · *Without front cap · Unit = mm

技术规格

• Brand: Dino-Lite
• 型号 / 产品代码: AM4917MZTL EDGE PLUS
• 传感器类型: CMOS · 分辨率: 1.3 MP（1280 x 1024）
• 最大帧率: 30 fps · 接口: USB 2.0
• 操作系统: Windows 7/8/10/11、MacOS 11.1 及更高版本
• 软件: DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 照明 / LED: 白光，8 颗 LED，FLC（开/关）
• 红外滤镜: IR cut-filter >650 nm · 漫射器: 包含 N3C-D
• 偏振片: 可调线性偏振片
• 放大倍数: 10x–140x · 宏观变焦: 否 · 工作距离: 长（LWD）
• 镜头: 玻璃镜头，带防反射涂层 · 外壳: 金属
• 放大锁定: 是 · 测量与校准: 是
• 尺寸: 10.5 cm（长）x 3.3 cm（直径） · 重量: 130 g · 线缆: 1.5 m
• 特殊功能: FLC、AMR、EDOF、EDR、深度信息获取
• ESD 安全: 是
• 包装包含: 显微镜、携带袋、软件光盘、使用手册、快速指南、校准靶、前盖及配件
• 保修: 2 年（欧洲）
• 认证: CE、FCC、ROHS
• 参考价格区间: €1100.00 - €1300.00
