数字视频显微镜 AM4117MZTL

检查紧凑型LED式

产品概述

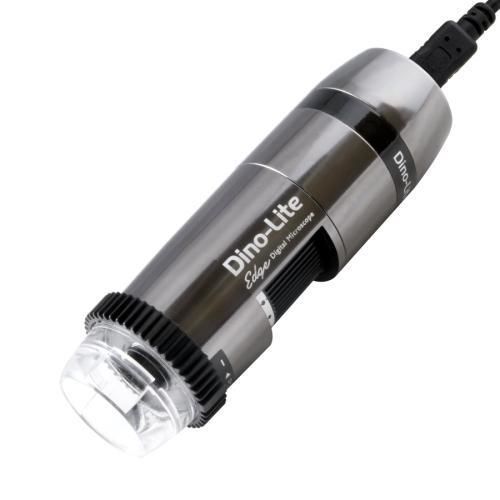

Dino-Lite AM4117MZTL 属于 EDGE PLUS 系列的长工作距离（LWD）数字显微镜。倍率范围为 10–140x，配备 1.3MP CMOS 传感器（1280 x 960），通过 USB 2.0 可实现最高 30 fps。机身为金属紧凑外壳，带可调线性偏振器和 Flexible LED Control，适用于检测与测量应用。

主要特性

• EDGE PLUS 1.3 兆像素传感器（1280 x 960）
• Flexible LED Control（FLC）
• 倍率范围：10–140x
• 长工作距离光学设计
• 可调线性偏振器
• 通过 USB 2.0 达到最高 30 fps
• 金属外壳带放大锁定
• 支持测量与校准
• ESD 安全设计与 Microtouch 传感器

光学参数表
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 237.6 | 39.1 | 29.0 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
列出的数值可能略有差异 | *不含前盖 | 单位 = mm

照明与光学

• 光源类型：白色 LED（8 颗），可开/关
• Flexible LED Control（FLC）用于调节照明
• 红外截止滤光片：IR cut-filter >650 nm
• 含漫射器（N3C-D）；不含发射滤镜
• 镜头：防反射涂层玻璃
• 无微距变焦；偏振器为可调线性类型

传感器与兼容性

• 传感器：CMOS 1.3 MP（1280 x 960）
• 最大帧率：30 fps（USB 2.0）
• 接口：USB 2.0（DirectShow, UVC）
• 操作系统：Windows 7/8/10/11, MacOS 11.1 及以上
• 软件：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 支持格式：BMP, GIF, PNG, JPG, TIF, WMV, MOV 等
• WiFi：支持可选 WF-10 无线发射器

外壳、功能与包装

• 外壳材料：金属；ESD 安全设计
• 放大锁定与 Microtouch 传感器
• 尺寸：10.5 cm（L）x 3.2 cm（D）；重量：130 g；线缆：1.5 m
• 支持测量与校准；含校准靶
• 包装内含：显微镜、便携袋、软件 CD、校准靶、使用手册、多种 N3C 系列盖帽
• 认证：CE、FCC、ROHS；保修：2 年（欧洲）
• 参考价格区间：€900.00 - €1100.00

技术规格

• 型号：AM4117MZTL
• 系列：EDGE PLUS（Long Working Distance）
• 放大倍数：10–140x
• 传感器分辨率：1.3 MP（1280 x 960）
• 接口：USB 2.0；帧率：最高 30 fps
• LED：8 颗白色 LED，含漫射器
• 偏振器：可调线性
• 镜头：防反射涂层玻璃
• 外壳：金属，ESD 安全
• 兼容性：Windows（DinoCapture）、Mac（DinoXcope）
• 随附配件：多种盖帽、便携袋、软件 CD、校准靶、手册
