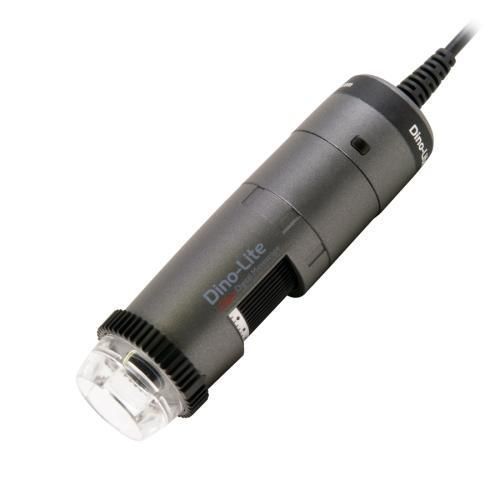

数字视频显微镜 AF4535ZTE检查偏振LED式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数字
- 应用
- 检查
- 观测技术
- 偏振
- 光源
- LED式, 带LED照明, 白光
- 选项和配件
- 带有 USB 照相机, USB, 无线
- 倍率
最少: 10 unit
最多: 330 unit
- 重量
111 g
(3.9 oz)- 长度
11.4 cm
(4.5 in)- 高度
3.3 cm
(1.3 in)
产品介绍
产品概述
Dino-Lite AF4535ZTE 是一款用于检测与测量任务的 USB 数字显微镜。支持无线（需选购 WF-20 适配器），属于 Universal AF4x35 系列，在相似工作距离下可比 AM4x15 系列实现更高的最大放大倍数。
主要特性
光学数据表
放大倍率 | 工作距离 (mm) | 视场 (X) (mm) | 视场 (Y) (mm) | 景深 (mm)
10 | 222.3 | 39.1 | 29.3 | 55.5
20 | 98.9 | 19.5 | 14.7 | 14.6
30 | 58.5 | 13.0 | 9.8 | 6.8
40 | 38.7 | 9.8 | 7.3 | 4.0
50 | 27.2 | 7.8 | 5.9 | 2.7
60 | 19.9 | 6.5 | 4.9 | 2.0
70 | 14.9 | 5.6 | 4.2 | 1.5
80 | 11.5 | 4.9 | 3.7 | 1.2
90 | 9.0 | 4.3 | 3.3 | 1.0
100 | 7.2 | 3.9 | 2.9 | 0.8
110 | 5.9 | 3.6 | 2.7 | 0.7
120 | 4.9 | 3.3 | 2.4 | 0.6
130 | 4.3 | 3.0 | 2.3 | 0.5
140 | 3.9 | 2.8 | 2.1 | 0.5
150 | 3.7 | 2.6 | 2.0 | 0.4
160 | 3.6 | 2.4 | 1.8 | 0.4
170 | 3.7 | 2.3 | 1.7 | 0.4
180 | 3.8 | 2.2 | 1.6 | 0.3
190 | 4.1 | 2.1 | 1.5 | 0.3
200 | 4.4 | 2.0 | 1.5 | 0.3
210 | 4.7 | 1.9 | 1.4 | 0.3
220 | 5.2 | 1.8 | 1.3 | 0.2
230 | 5.6 | 1.7 | 1.3 | 0.2
240 | 6.2 | 1.6 | 1.2 | 0.2
250 | 6.7 | 1.6 | 1.2 | 0.2
260 | 7.3 | 1.5 | 1.1 | 0.2
270 | 7.9 | 1.4 | 1.1 | 0.2
280 | 8.5 | 1.4 | 1.0 | 0.2
290 | 9.2 | 1.3 | 1.0 | 0.2
300 | 9.9 | 1.3 | 1.0 | 0.2
310 | 10.6 | 1.3 | 0.9 | 0.2
320 | 11.3 | 1.2 | 0.9 | 0.1
330 | 12.0 | 1.2 | 0.9 | 0.1
技术规格
Dino-Lite AF4535ZTE 是一款用于检测与测量任务的 USB 数字显微镜。支持无线（需选购 WF-20 适配器），属于 Universal AF4x35 系列，在相似工作距离下可比 AM4x15 系列实现更高的最大放大倍数。
主要特性
- 无线就绪（需 WF-20 适配器，选配）
- 放大倍率：10x ~ 330x
- 传感器：1.3 百万像素 EDGE (1280 x 1024)，CMOS
- 可调线性偏振片以减少反光
- Automatic Magnification Reading (AMR)
- Flexible LED Control (FLC) — 8 颗白光 LED，LED 可开关
- 支持广泛的测量功能与校准
- Microtouch 传感器；玻璃镜头，具防反射涂层
光学数据表
放大倍率 | 工作距离 (mm) | 视场 (X) (mm) | 视场 (Y) (mm) | 景深 (mm)
10 | 222.3 | 39.1 | 29.3 | 55.5
20 | 98.9 | 19.5 | 14.7 | 14.6
30 | 58.5 | 13.0 | 9.8 | 6.8
40 | 38.7 | 9.8 | 7.3 | 4.0
50 | 27.2 | 7.8 | 5.9 | 2.7
60 | 19.9 | 6.5 | 4.9 | 2.0
70 | 14.9 | 5.6 | 4.2 | 1.5
80 | 11.5 | 4.9 | 3.7 | 1.2
90 | 9.0 | 4.3 | 3.3 | 1.0
100 | 7.2 | 3.9 | 2.9 | 0.8
110 | 5.9 | 3.6 | 2.7 | 0.7
120 | 4.9 | 3.3 | 2.4 | 0.6
130 | 4.3 | 3.0 | 2.3 | 0.5
140 | 3.9 | 2.8 | 2.1 | 0.5
150 | 3.7 | 2.6 | 2.0 | 0.4
160 | 3.6 | 2.4 | 1.8 | 0.4
170 | 3.7 | 2.3 | 1.7 | 0.4
180 | 3.8 | 2.2 | 1.6 | 0.3
190 | 4.1 | 2.1 | 1.5 | 0.3
200 | 4.4 | 2.0 | 1.5 | 0.3
210 | 4.7 | 1.9 | 1.4 | 0.3
220 | 5.2 | 1.8 | 1.3 | 0.2
230 | 5.6 | 1.7 | 1.3 | 0.2
240 | 6.2 | 1.6 | 1.2 | 0.2
250 | 6.7 | 1.6 | 1.2 | 0.2
260 | 7.3 | 1.5 | 1.1 | 0.2
270 | 7.9 | 1.4 | 1.1 | 0.2
280 | 8.5 | 1.4 | 1.0 | 0.2
290 | 9.2 | 1.3 | 1.0 | 0.2
300 | 9.9 | 1.3 | 1.0 | 0.2
310 | 10.6 | 1.3 | 0.9 | 0.2
320 | 11.3 | 1.2 | 0.9 | 0.1
330 | 12.0 | 1.2 | 0.9 | 0.1
技术规格
- 照明：8 颗白光 LED，LED 可开/关；IR 截止滤光 >650 nm；含漫射罩（N3C-D）；偏振片：线性
- 光学：放大倍率 10x–330x；玻璃镜头，防反射涂层；工作距离：标准
- 传感器：CMOS 1.3 MP (1280x1024)；最大帧率：30 fps
- 兼容性：USB 2.0 接口；图像标准 DirectShow、UVC；支持系统：Windows 7/8/10/11、MacOS 10.14+；软件：DinoCapture 2.0（Windows）、DinoXcope（MacOS）
- 外壳与机械：复合材料/塑料外壳；尺寸 114 mm (L) x 33 mm (ø)；重量 111 g；线缆长度 1.8 m
- 功能：AMR、FLC、测量与校准支持、Microtouch 传感器；ESD 安全：否
- 包装内容：显微镜、携带袋、软件 CD、校准靶、使用手册、N3C 系列罩（Open/Closed/Diffuser/Extension/Long/Side light）
- 保修与认证：欧洲地区 2 年保修；认证 CE、FCC、ROHS
- 参考价格区间：€550.00 - €750.00
