数字视频显微镜 AM4517MZTL

检查实验室偏振

概述

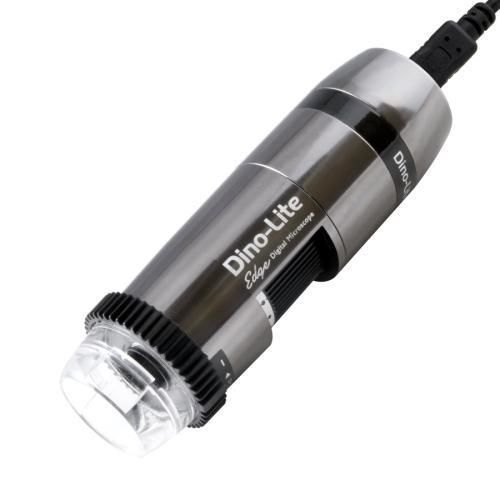

AM4517MZTL 是 EDGEPLUS 系列的长工作距离（LWD）数字显微镜。提供 10–140x 放大倍数，1.3 MP CMOS 传感器，USB 2.0 接口，最高 30 fps。金属外壳、可调线性偏振器和 Flexible LED Control（FLC）使其适用于工业和实验室中对反光或精细表面的检测。

主要特性

• EDGEPLUS 1.3 MP 传感器（1280 × 960）
• Automatic Magnification Reading（AMR）
• Flexible LED Control（FLC），8 个白光 LED
• 10–140x 放大，长工作距离
• 可调线性偏振器以控制反射
• USB 2.0 接口，最高 30 fps
• 金属外壳，ESD 防护
• 支持测量与校准功能

AMR 与偏振器
AMR 会在 Dino-Lite 软件中自动检测并记录当前放大倍数，简化标定测量。内置线性偏振器可降低金属、塑料、玻璃、首饰和印制电路板的反光。

光学数据表 (unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
(Listed values may differ slightly) | *Without front cap | Unit = mm

技术规格

• 型号: AM4517MZTL (EDGEPLUS)
• 放大倍数: 10x – 140x
• 传感器: 1.3 MP CMOS（1280 × 960）
• 最大帧率: 30 fps
• 接口: USB 2.0（UVC、DirectShow）
• 照明: 8 个白光 LED，支持开/关与 FLC
• 红外滤镜: IR cut-filter >650 nm
• 偏振器: 线性、可调
• 镜头: 防反射涂层玻璃
• 工作距离: 长（见光学表）
• 外壳: 金属，ESD 防护，放大锁定
• 尺寸/重量: 10.5 cm × 3.3 cm，130 g
• 线缆: 1.5 m USB
• 兼容系统: Windows 7/8/10/11，MacOS 11.1+

包装与合规

• 包装包含: 显微镜、携带袋、软件光盘、用户手册、快速指南、校准靶与各类盖帽（N3C-O、N3C-C、N3C-D、N3C-E、N3C-L、N3C-S）
• 可选: WF-10 无线传输器（wireless-ready）
• 合规: CE、FCC、RoHS
• 保修: 2 年（欧洲）
• 参考价格区间: €900.00 – €1100.00
