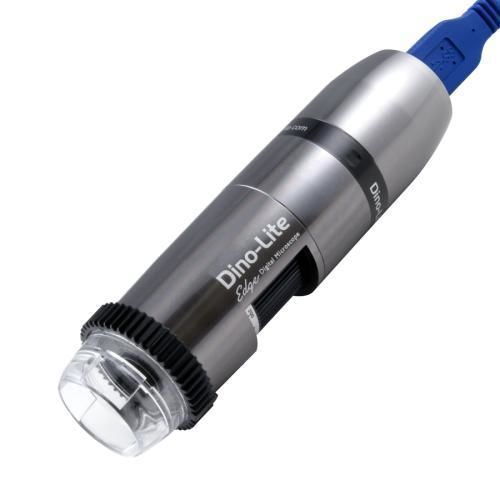

数字视频显微镜 AM73515MZTL

检查LED式白光

概述
USB 3.0 数字显微镜 AM73515MZTL 将 Dino-Lite Edge 光学组件与 Flexible LED Control (FLC) 和 Automatic Magnification Reading (AMR) 结合，用于专业检测与测量工作流程的图像采集。

USB 3.0 / 性能
USB 3.0 SuperSpeed 支持最高 5 Gbits/s，允许在 1280 x 960 分辨率下最高 45 FPS 的图像传输，并借助 Edge 光学提高色彩还原。AMR 功能可自动检测并将放大倍率嵌入捕获图像，简化测量与可追溯性。

主要特性

• 放大范围 10x–140x
• 5.0 MP 传感器 (2560 x 1920)
• 最长工作距离可达 24 cm
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)，8 颗白色 LED，可开关
• 内置线性偏振片和可更换前盖
• 全金属外壳，放大锁定，ESD 安全
• USB 3.0 接口；兼容 DinoCapture 2.0 与 DinoXcope

光学数据表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09

规格（部分）

• Brand: Dino-Lite
• Model: AM73515MZTL
• 传感器: CMOS，5.0 MP (2560 x 1920)
• 放大倍率: 10x–140x
• 工作距离: 长（最多 24 cm）
• LED: 8 颗白光，FLC，可开关
• 偏振片: 内置线性偏振片
• 镜头: 玻璃，带防反射涂层
• 接口: USB 3.0（含线缆）
• 最大帧率: 45 fps（采集），视频记录最大 20 fps
• 尺寸: 11.9 cm x 3.3 cm；重量: 110 g；线缆: 1.8 m
• 软件: DinoCapture 2.0 (Windows)、DinoXcope (Mac)
• 含测量与校准功能
• 保修: 欧洲 2 年保修；认证: CE、FCC、ROHS

注释
光学数值以 mm 为单位，且在未装前盖情况下测量。该产品属于 Dino-Lite Edge 系列，面向专业检测与测量应用。
