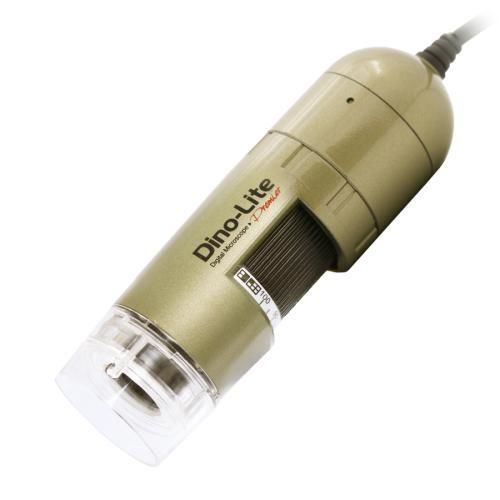

数字视频显微镜 AM4113TL

检查焊接手持式

概述
AM4113TL 是一款 Dino-Lite USB 数字显微镜，适用于需要较大工作距离的应用：20x 时工作距离可达 151.0 mm，90x 时约 46.6 mm。较大的工作距离使 TL 系列适用于维修、返工和装配等需要与物体保持一定间距的任务。

光学数据表
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
20 | 151.0 | 19.6 | 15.6 | 6
30 | 101.0 | 13.0 | 10.4 | 3.4
40 | 77.2 | 9.8 | 7.8 | 2.2
50 | 64.1 | 7.8 | 6.3 | 1.65
60 | 56.2 | 6.5 | 5.2 | .
70 | 51.3 | 5.6 | 4.5 | .
80 | 48.3 | 4.9 | 3.9 | .
90 | 46.6 | 4.3 | 3.5 | 0.8
以上数值可能略有差异。单位 = mm

规格
照明

• 光源 / LED 类型：White
• LED 数量：8
• LED 开/关可切换：Yes
• 红外滤镜：IR cut-filter >650 nm
• 漫射器：No
• 发射滤镜：No
• 偏振器：No

光学

• 放大倍数：10x ~ 90x
• 微距变焦：No
• 工作距离：长（见光学数据表）
• 镜头类型：带防反射涂层的玻璃镜头

传感器

• 传感器类型：CMOS
• 分辨率：1.3 兆像素 (1280x1024)
• 最高帧率：30 fps

兼容性

• 接口：USB 2.0
• 操作系统：Windows 7, 8, 10 & 11；MacOS 10.9 及以上
• 软件：DinoCapture 2.0（Windows），DinoXcope（Mac OS）
• Windows 支持的图像格式：BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Windows 支持的视频格式：WMV, FLV, SWF
• MacOS 支持的图像格式：JPEG, PNG
• MacOS 支持的视频格式：MOV
• 成像标准：DirectShow, UVC
• WiFi：支持无线（需选配 WF-10 WiFi 流媒体器）

外壳

• 外壳材料：复合材料 / 塑料
• 放大锁定：Yes
• 尺寸：10.5 cm (L) x 3.2 cm (D)
• 重量：105 g

功能

• 特殊功能：No
• 测量功能：Yes
• 校准：Yes
• 微触传感器：Yes
• 防静电（ESD）：No

信息

• 包装内容：Microscope, carry pouch, software CD, calibration target, user manual
• 保修信息：2 years European warranty
• 认证：CE, FCC, ROHS
• 参考价格区间：€350,00 - €500,00

技术规格

• 型号：AM4113TL
• 品牌：Dino-Lite
• 放大范围：10x - 90x
• 工作距离示例：151.0 mm @20x；46.6 mm @90x
• 传感器分辨率：1.3 MP (1280x1024)
• 接口：USB 2.0
• LED：8 颗白色 LED，可开关
• 镜头：玻璃，带防反射涂层
• IR 滤镜：IR cut-filter >650 nm
• 尺寸：10.5 cm x 3.2 cm
• 重量：105 g
• 测量与校准：Yes
• 包装：Microscope, carry pouch, software CD, calibration target, user manual
• 保修：2 years (Europe)
• 符合性：CE, FCC, ROHS
