数字视频显微镜 AF4115ZT

检查实验室偏振

产品概述

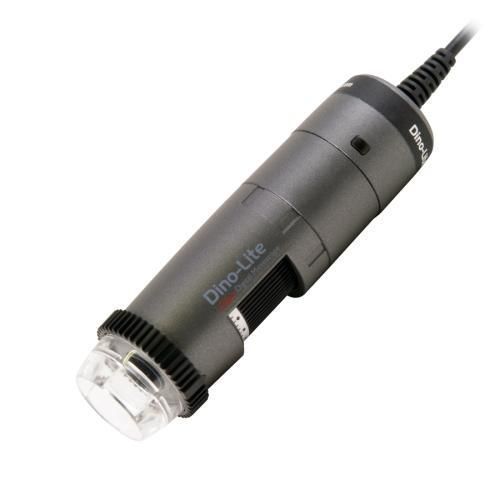

Dino-Lite AF4115ZT 是来自 Universal 系列的 USB 数码检验显微镜，适用于实验室与生产环境中的高倍视觉检查与测量。配合可选 WF-20 适配器可实现无线就绪功能，集成可调光照、线性偏振片及测量工具以提升检验效率。

主要功能

• 无线就绪（需选配 WF‑20 适配器）
• 放大倍数：20×–220×
• 1.3 兆像素 CMOS 传感器（1280 x 1024），最高 30 fps
• 可调线性偏振片以减少反光
• Flexible LED Control (FLC)：8 颗白光 LED，支持 LED 开/关
• 完善的测量与校准功能；内置 Microtouch 传感器

光学数据表
放大倍数 | 工作距离 (mm) | 视场 (X) (mm) | 视场 (Y) (mm) | 景深 (mm)
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

备注
所列光学数值可能因配置和使用情况略有差异。*数据为无前盖测量值。单位 = mm。

技术规格

• 照明：8 颗白光 LED，LED 开/关，可切换，IR 截止滤光片 >650 nm，含扩散盖 (N3C‑D)
• 光学：20×–220×，玻璃镜片带防反射镀膜，标准工作距离
• 传感器：CMOS，1.3 MP（1280x1024），最高 30 fps
• 接口：USB 2.0；图像标准 DirectShow 与 UVC
• 操作系统兼容：Windows 7、8、10 & 11；macOS 10.12 及以上
• 软件：DinoCapture 2.0（Windows）、DinoXcope（macOS）
• 外壳：复合材料/塑料；尺寸 114 x 33 mm；重量 111 g；电缆长度 1.8 m
• 功能：Flexible LED Control (FLC)、测量与校准、Microtouch 传感器
• 认证：CE、FCC、RoHS
• 保修：欧洲 2 年保修

包装清单

• 显微镜（AF4115ZT）
• 便携袋、软件光盘、校准靶、用户手册
• 盖件：N3C‑O（open）、N3C‑C（closed）、N3C‑D（diffuser）、N3C‑E（extension）、N3C‑L（long）、N3C‑S（side light）
