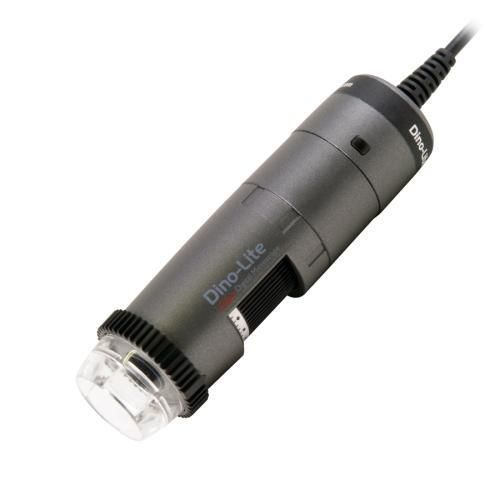

数字视频显微镜 AF4515ZT

检查偏振便携式

产品概述
Dino-Lite AF4515ZT 是一款便携式数码显微镜，用于检测、记录与测量。通过 USB 2.0 连接，搭配可选 WF-20 适配器可实现无线功能。

主要特性

• 放大倍数范围 20x–220x
• CMOS 传感器 1.3 百万像素（1280x1024）— 最高 30 fps
• 可调线性偏振片以减少眩光
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)，8 颗白色 LED
• 完整的测量与校准功能；Microtouch 传感器
• 含扩散罩及多种盖/延长件以适应不同工况

光学数据表
MAGNIFICATION RATE - WORKING DISTANCE* (mm) - FIELD OF VIEW (X) (mm) - FIELD OF VIEW (Y) (mm) - DEPTH OF FIELD (mm)
20 - 60.2 - 19.5 - 15.6 - 2.5
30 - 33.5 - 13 - 10.4 - 1.8
40 - 20.9 - 9.8 - 7.8 - 1.5
50 - 13.9 - 7.8 - 6.3 -
60 - 9.7 - 6.5 - 5.2 -
70 - 7.1 - 5.6 - 4.5 - 1.0
80 - 5.5 - 4.9 - 3.9 -
90 - 4.5 - 4.3 - 3.5 -
100 - 4.1 - 3.9 - 3.1 -
110 - 4.0 - 3.6 - 2.8 -
120 - 4.1 - 3.3 - 2.6 -
130 - 4.5 - 3.0 - 2.4 -
140 - 5.0 - 2.8 - 2.2 -
150 - 5.6 - 2.6 - 2.1 -
160 - 6.3 - 2.4 - 2.0 -
170 - 7.1 - 2.3 - 1.8 -
180 - 8.0 - 2.2 - 1.7 -
190 - 8.9 - 2.1 - 1.6 -
200 - 9.9 - 2.0 - 1.6 -
210 - 10.9 - 1.9 - 1.5 -
220 - 11.9 - 1.8 - 1.4 - 0.1

照明

• 白色 LED，8 颗；LED 可开/关
• 随附扩散罩（N3C-D）
• IR 截止滤光片 >650 nm

光学

• 放大倍数：20x–220x
• 镜头：带防反射涂层的玻璃
• 工作距离：见光学数据表（数值为无前盖时测得）

传感器

• CMOS 传感器 1.3 百万像素（1280x1024）
• 最高帧率：30 fps

兼容性

• 接口：USB 2.0（DirectShow，UVC）
• 操作系统：Windows 7、8、10、11；macOS 10.12 及以上
• 软件：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 支持的图像/视频格式：常见格式（JPEG、PNG、BMP、WMV、MOV 等）
• WiFi：配合可选 WF-20 适配器实现无线功能

外壳与尺寸

• 外壳材质：复合材料/塑料
• 尺寸：114 mm（长）x 33 mm（直径）
• 重量：111 g
• 线长：1.8 m

功能与测量

• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)
• 包含测量与校准功能
• Microtouch 传感器

包装内含

• AF4515ZT 显微镜本体
• 便携袋、软件光盘、校准标靶、使用手册
• 盖/延长件：N3C-O (open)、N3C-C (closed)、N3C-D (diffuser)、N3C-E (extension)、N3C-L (long)、N3C-S (side light)

备注
所列数值可能略有差异。*工作距离数值为无前盖时测量。无线功能需选购 WF-20 适配器。成像标准：DirectShow、UVC。
