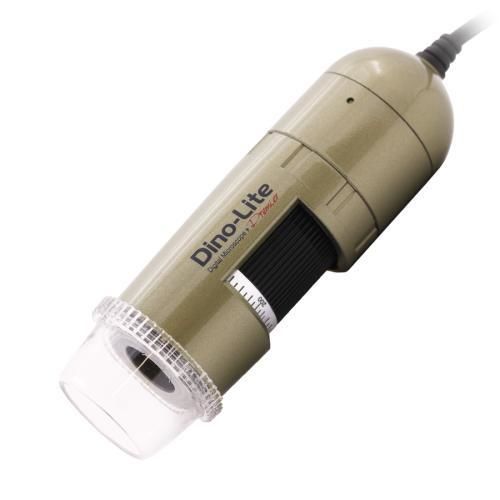

数字视频显微镜 AM4113ZTL

检查实验室用于材料研究

产品概述
Dino-Lite AM4113ZTL 是一款带线性偏振器的数字 USB 显微镜，可减少高反射材料（塑料、金属）表面的眩光。放大倍数为 10x–90x，并具有较长的工作距离，适用于工业环境中的检验、质量控制和研发。

主要特点

• 线性偏振器以减少表面眩光
• 长工作距离，便于检验
• 放大范围：10x ~ 90x
• 白色 LED 照明 — 8 颗 LED，可开/关
• IR 截止滤光片 >650 nm
• 玻璃镜头，带防反射涂层
• CMOS 传感器，1.3 MP（1280x1024），最高 30 fps
• USB 2.0 接口（DirectShow, UVC）
• 支持测量、校准及 Microtouch 传感器
• 支持无线准备，需选配 WF-10 WiFi 发送器
• 放大锁定，保证成像稳定

光学数据（示例）
20x — WD 151.0 mm | FOV X 19.6 mm | FOV Y 15.6 mm | DOF 6 mm
30x — WD 101.0 mm | FOV X 13.0 mm | FOV Y 10.4 mm | DOF 3.4 mm
40x — WD 77.2 mm | FOV X 9.8 mm | FOV Y 7.8 mm | DOF 2.2 mm
50x — WD 64.1 mm | FOV X 7.8 mm | FOV Y 6.3 mm | DOF 1.65 mm
60x — WD 56.2 mm | FOV X 6.5 mm | FOV Y 5.2 mm | DOF（未提供）
70x — WD 51.3 mm | FOV X 5.6 mm | FOV Y 4.5 mm | DOF（未提供）
80x — WD 48.3 mm | FOV X 4.9 mm | FOV Y 3.9 mm | DOF（未提供）
90x — WD 46.6 mm | FOV X 4.3 mm | FOV Y 3.5 mm | DOF 0.8 mm
数值可能略有偏差 — 单位 = mm

技术规格

• 传感器：CMOS，1.3 兆像素（1280x1024），最高 30 fps
• 光学：10x–90x 放大，玻璃镜头带防反射涂层
• 照明：8 颗白色 LED，可开关；IR 截止滤光片 >650 nm；内置线性偏振器
• 接口与软件：USB 2.0（DirectShow, UVC）；DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 兼容性：Windows 7/8/10/11，MacOS 10.9 及以上
• 外壳与尺寸：复合材料/塑料外壳；尺寸 10.5 cm (L) x 3.2 cm (D)；重量 105 g；线缆 1.8 m
• 功能：测量、校准、Microtouch 传感器；放大锁定

应用

• 生产中反射零件和表面的检测
• 电子元件与 PCB 检查
• 材料表面分析（塑料、金属）
• 实验室检测与研发

包装与认证
包装包含：显微镜、便携袋、软件 CD、校准靶、ZT-Z-CC1 盖、使用手册。保修：2 年（欧盟）。认证：CE、FCC、ROHS。无线准备：需选配 WF-10。
