数字视频显微镜 AM5218MZTL Edge

检查偏振手持式

产品概述

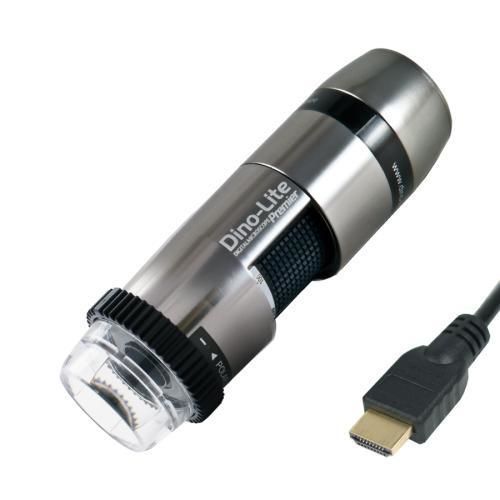

Dino-Lite AM5218MZTL Edge 是一款可通过 DVI/HDMI 直接输出至 HDTV 和 LCD 显示器的数字检验显微镜。它提供 HD 720p 分辨率和最高 60 fps 的实时成像，适用于小型及有反光表面的元件检测。

用途与操作
凭借最长 150 mm 的工作距离和 10×–140× 的放大范围，AM5218MZTL Edge 适用于 PCB 检查、电子装配、质量控制等精密检测工作。Microtouch 传感器可冻结图像以便查看细节；长按 2 秒可切换 LED 开/关。内置可调直线偏振片可减少金属、电子元件、塑料等光亮表面的眩光。铝制外壳为工业环境提供 ESD 保护与耐用性。

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39 | 23.4 | 12
20 | 112.5 | 19.5 | 11.7 | 4.5
30 | 72.5 | 13 | 7.8 | 3.1
40 | 54.5 | 9.8 | 5.9 | 1.8
50 | 43.5 | 7.8 | 4.7 | 1.2
60 | 37.5 | 6.5 | 3.9 | 0.9
70 | 33.7 | 5.6 | 3.4 | 0.6
80 | 31.3 | 4.9 | 3.0 | 0.5
90 | 29.9 | 4.3 | 2.6 | 0.37
100 | 29.2 | 3.9 | 2.3 | 0.28
110 | 29.1 | 3.5 | 2.1 | 0.22
120 | 29.3 | 3.3 | 2.0 | 0.17
130 | 29.8 | 3.0 | 1.8 | 0.12
140 | 30.5 | 2.8 | 1.7 | 0.09
Unit = mm

规格摘要

• 照明：8 颗白色 LED，可开关；红外切除滤镜 >650 nm；发射滤镜：无；偏振器：内置可调直线偏振片。
• 光学：放大范围 10×–140×；无微距变焦；工作距离：长（最长 150 mm）；镜片：抗反射涂层玻璃。
• 传感器：CMOS；分辨率：HD 720p；最大帧率：60 fps。
• 兼容性 / 接口：DVI & HDMI 数字直接输出；Wi‑Fi：无。
• 外壳：金属（铝），ESD 保护；放大锁定：有；尺寸：10.5 cm (L) x 3.2 cm (D)；重量：125 g；线缆长度：1.8 m。
• 功能：Microtouch 传感器（图像冻结；长按 2 秒切换 LED）；ESD 保护。
• 包装内容：显微镜、便携袋、DVI & HDMI 线缆、电源适配器、用户手册、N3C 系列盖帽（Open/Closed/Diffuser/Extension/Long/Side light）。
• 保修 & 认证：2 年（欧洲）；CE、FCC、RoHS。

技术参数

• 型号：AM5218MZTL Edge
• 品牌：Dino-Lite
• 接口：DVI & HDMI（直接数字输出至 HDTV / LCD 显示器）
• 传感器类型：CMOS
• 分辨率：HD 720p
• 最大帧率：60 fps
• 放大范围：10× – 140×
• 工作距离：最高 150 mm（长）
• LED 数量：8（白光），可切换
• 偏振器：内置、线性可调
• 外壳材料：铝制
• Microtouch：有（图像冻结；长按 2 秒 LED 开/关）
• ESD 保护：有
• 尺寸：10.5 cm (L) x 3.2 cm (D)
• 重量：125 g
• 线缆长度：1.8 m
• 包装：包含 N3C 盖帽和配件
• 保修：2 年（欧洲）
