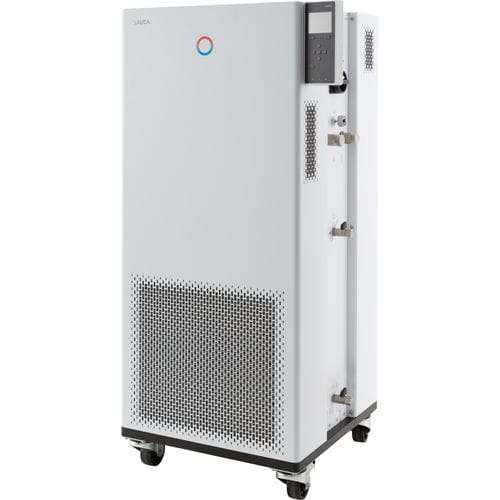

工艺流程温度调节器 Integral IN 750 XT

落地数字电子

产品概述
通过设备上的彩色TFT显示屏操作Integral过程恒温器，或可选择使用带触控显示和扩展功能的直观控制单元操作。

主要功能

• 带集成冷却系统的过程恒温器，用于外部回路的动态温度控制
• 可管理具有存储物性数据的传热介质
• 用于内外部控制的全电子连续PID控制器
• 低液位保护和可调过温保护，带声光报警
• 集成外部Pt100接口（可通过接口模块扩展第二个Pt100）
• 可调节集成旁通，小的内部容积和大型非恒温膨胀容器
• LAUDA Variopump八档可选，配数字泵压显示
• 含150段温度/时间程序器，可分为最多5个程序
• 集成Web服务器，标配USB和以太网接口；可选RS232/485、Profibus、模拟量、触点、EtherCAT模块
• SmartCool节能数字冷却管理及PowerAdapt系统

工作范围

• 最小工作温度：-45 °C
• 最大工作温度：220 °C
• 温度稳定性：0.05 ± K

技术参数（依据DIN 12876）
工作温度范围：-45 ... 220 °C
环境温度范围：5 ... 40 °C
温度稳定性：0.05 ± K
加热功率最大值：8 kW
最大功耗：11 kW
电流：16 A
最大排出压力：3.1 bar
最大泵流量：65 L/min
进/出接口螺纹（外侧）：M30 x 1,5
进/出软管尺寸：3/4"
最小充液量：4.8 L
最大充液量：17.2 L
尺寸（WxDxH）：560 x 550 x 1325 mm
重量：176 kg
噪声级：68 dB(A)
电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
电源插头：带插头的电源线（NEMA L16-20P twist lock; 20 A）
认证：符合 NRTL（UL 1995:2018，CSA C22.2 no. 236-15 Ed.5th）

冷却能力（示例）
温度 | 泵档 | 调温介质 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 热油 | 7 kW | 7 kW
100 °C | 8 | 热油 | 7 kW | 7 kW
20 °C | 8 | 乙醇 | 7 kW | 7 kW
10 °C | 8 | 乙醇 | 7 kW | 7 kW
0 °C | 8 | 乙醇 | 5.4 kW | 5.4 kW
-10 °C | 8 | 乙醇 | 3.6 kW | 3.6 kW
-20 °C | 4 | 乙醇 | 2.6 kW | 2.6 kW
-30 °C | 4 | 乙醇 | 1.6 kW | 1.6 kW
-40 °C | 4 | 乙醇 | 0.8 kW | 0.8 kW
-45 °C | 2 | 乙醇 | 0.5 kW | 0.5 kW

技术规格

• 型号：Integral IN 750 XT
• 温度范围：-45 ... 220 °C
• 温度稳定性：0.05 ± K
• 加热功率：最高 8 kW
• 冷却能力（示例）：最高 7 kW，视介质与温度而定
• 泵：LAUDA Variopump，分档可选，带数字泵压显示
• 充液量：最小 4.8 L / 最大 17.2 L
• 流体连接：M30 x 1,5 / 3/4" 软管
• 尺寸 / 重量：560 x 550 x 1325 mm / 176 kg
• 接口：标配 USB、以太网；可选 RS232/485、Profibus、模拟量、EtherCAT
