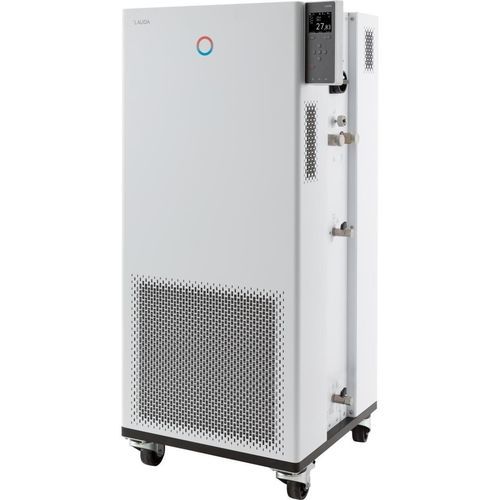

工艺流程温度调节器 Integral IN 550 XT

落地数字电子

描述
Integral IN 550 XT 为循环与过程恒温器，配备一体化冷却系统，适用于外部回路和试验台的动态温度控制。可通过设备上的彩色TFT或可选触摸操作单元进行操作；集成网页服务器支持远程浏览器控制。

特性

• 带集成冷却的过程恒温器，用于外部回路的动态控制
• 可存储热介质属性以管理传热液体，内部体积很小
• ATEX认证的气体报警传感器，具备报警与切断功能，并提供外部状态接口以接入上级安全系统
• Self-adapt 自适应功能用于确定控制参数，完全电子连续PID控制器用于内外部控制
• LAUDA Variopump（压力泵），8级可选，带数字泵压显示；最大流量65 L/min
• PowerAdapt 系统以使用电源允许的最大热量
• 具有150段温度/时间程序器，可分为最多5个程序
• SmartCool 节能数字冷却管理，含压缩机开关控制；采用天然制冷剂
• 通过浮动触点实现远程故障指示；黑色按钮或远程释放触点实现快速停止
• USB 和 Ethernet 为标准接口；可选最多2个附加接口（RS232/485, Profibus, 模拟量, 接点, EtherCAT）
• 低液位与可调过温保护并带声报警，适用于易燃与非易燃液体
• 六种可选语言明文菜单（DE, EN, FR, ES, IT, RU）及 SelfCheck Assistant 系统诊断

工作范围

• 最小工作温度：-50 °C
• 最大工作温度：220 °C
• 温度稳定性：±0.05 K

技术数据（部分）

• 工作温度范围：-50 … 220 °C
• 环境温度范围：5 … 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：8 kW
• 最大功耗：10.5 kW
• 电流消耗：16 A
• 最大排出压力：3.1 bar
• 最大泵送流量：65 L/min
• 进/出口连接螺纹（外）：M30 x 1,5
• 进/出口软管尺寸：3/4″
• 最小填充量：4.8 L
• 最大填充量：17.2 L
• 尺寸（宽x深x高）：560 x 550 x 1325 mm
• 重量：176 kg
• 噪音级别：65 dB(A)
• 电源：400 V; 3/PE; 50 Hz
• 电源插头：带插头的电源线（IEC 60309, 5 针, CEE, 红色, 16 A）

冷却能力（50 Hz） - 表

• 200 °C | 泵档位 8 | 传热油 | 5 kW
• 100 °C | 泵档位 8 | 传热油 | 5 kW
• 20 °C | 泵档位 8 | 乙醇 | 5 kW
• 10 °C | 泵档位 8 | 乙醇 | 4.8 kW
• 0 °C | 泵档位 8 | 乙醇 | 4.6 kW
• -10 °C | 泵档位 8 | 乙醇 | 3.3 kW
• -20 °C | 泵档位 4 | 乙醇 | 2.4 kW
• -30 °C | 泵档位 4 | 乙醇 | 1.5 kW
• -40 °C | 泵档位 4 | 乙醇 | 0.7 kW
• -50 °C | 泵档位 2 | 乙醇 | 0.3 kW

规格

• 型号：Integral IN 550 XT
• 设备类型：带集成冷却系统的循环与过程恒温器
• 控制器：用于内外部控制的完全电子连续控制器（PID）
• 接口：USB 与 Ethernet 标配；可选最多 2 个附加接口（RS232/485, Profibus, 模拟, 接点, EtherCAT）
• 泵：LAUDA Variopump（8 档）并带数字压力显示
• 安全：ATEX 气体传感器（报警与切断）、低液位与可调过温保护、远程故障指示
• 操作：彩色 TFT 显示、集成网页服务器用于浏览器控制、明文菜单
• 编程：150 段温度/时间，可达 5 个程序
• 制冷管理：采用天然制冷剂的 SmartCool
