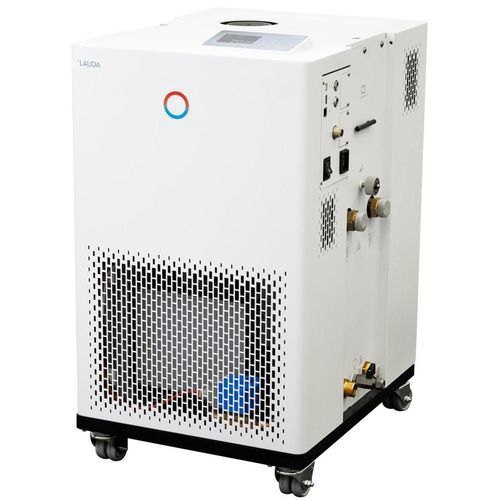

实验室温度调节器 Integral IN 4 XTW

工艺流程滑轮数字

简要说明
通过机身上的彩色 TFT 显示屏或可选的外接触摸操作单元操作 LAUDA Integral IN 4 XTW 过程恒温器。设备内置 Web 服务器，可通过浏览器操作并支持安全的数据传输。运行期间需提供冷却水供应。

主要特性

• 用于外部回路动态温度控制的高温过程恒温器
• 可管理具有存储属性的传热介质
• 全电子连续控制器，PID 动作，支持内外部控制
• 可调的超温保护并带声响报警；适用于可燃和不可燃液体
• 集成外部 Pt100 接口；通过接口模块可支持第二个外部 Pt100
• 集成且可调旁通，数显泵压
• 强力 LAUDA Variopump，8 级可选输出或压力控制
• 带 150 段温度/时间的程序器，可分为 5 个程序
• 集成 Web 服务器支持浏览器操作（PC、平板、手机）；标配 USB 和以太网接口
• 接口可扩展：可选 RS232/485、Profibus、模拟、触点或 EtherCAT 模块
• SelfCheck 助手用于系统诊断；PowerAdapt 优化供电条件下的最大功率使用
• 内部体积非常小，配有大型非恒温膨胀容器（冷液层系统）；水冷设计

工作范围

• 最小工作温度：25 °C
• 最大工作温度：320 °C
• 温度稳定性：0.1 ± K

技术参数（根据 DIN 12876）
工作温度范围：25 ... 320 °C
环境温度范围：5 ... 40 °C
温度稳定性：0.1 ± K
最大加热功率：3.5 kW
最大功率消耗：3.7 kW
电流消耗：16 A
最大排出压力：3.1 bar
最大泵流量：60 L/min
进/出口连接螺纹（外侧）：M30 x 1,5
进/出口软管尺寸：3/4″
最小注液量：3.3 L
最大注液量：9.5 L
冷却水连接螺纹（外侧）：3/4 ″
推荐冷却水温度：15 °C（最高 30 °C）
冷却水流量：11 L/min
冷却水最小压差：3 bar
冷却水最大压力：10 bar
外形尺寸（宽x深x高）：430 x 550 x 760 mm
重量：52 kg
噪声级别：52 dB(A)
电源：230 V；50 Hz
电源插头：带直角插头的电源线（CEE7/7）

冷却能力（50 Hz）

• 300 °C | 泵级别 8 | 热油 | 17 kW
• 200 °C | 泵级别 8 | 热油 | 17 kW
• 150 °C | 泵級別 8 | 热油 | 17 kW
• 100 °C | 泵級別 8 | 热油 | 10 kW
• 50 °C | 泵級別 8 | 热油 | 2 kW

技术规格

• 品牌：LAUDA
• 型号：Integral IN 4 XTW
• 零件号：L002682
• 工作温度范围：25 ... 320 °C
• 温度稳定性：0.1 ± K
• 最大加热功率：3.5 kW
• 最大功率消耗：3.7 kW
• 电流：16 A
• 最大排出压力：3.1 bar
• 最大泵流量：60 L/min
• 泵：LAUDA Variopump，8 级可选输出或压力控制
• 进/出口连接螺纹：M30 x 1,5
• 进/出口软管尺寸：3/4″
• 注液量（最小/最大）：3.3 L / 9.5 L
• 冷却水连接：3/4 ″
• 推荐冷却水温度：15 °C（最高 30 °C）
• 冷却水流量：11 L/min
• 冷却水最大压力：10 bar（最小压差 3 bar）
• 外形尺寸（宽x深x高）：430 x 550 x 760 mm
• 重量：52 kg
• 噪声级别：52 dB(A)
• 电源 / 插头：230 V；50 Hz / 带直角插头的电源线（CEE7/7）
• 接口：标配 USB 和以太网；可选添加 RS232/485、Profibus、模拟、触点或 EtherCAT 模块
• 用户界面：彩色 TFT 显示、浏览器操作的 Web 服务器、150 段程序器
