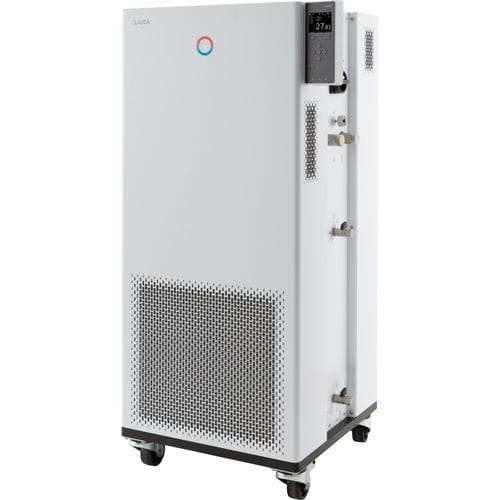

工艺流程温度调节器 Integral IN 550 XTW

滑轮数字电子

产品概述
通过设备上的彩色 TFT 显示屏或可选的带触控的外部操作单元操作 Integral 工艺恒温器，外部单元提供扩展功能。该装置集成了工艺恒温器、内部冷却系统和强力压力泵，可对外部回路实现动态温度控制。支持热载体液管理、ATEX 认证气体报警传感器以及用于远程操作和监控的网络接口。

特点

• 带集成冷却系统的工艺恒温器，用于外部回路的动态温度控制
• 具有已存储属性的热载体液管理
• ATEX 认证气体报警传感器，具备报警和切断功能，并带外部状态接口以接入上级安全系统
• Self-adapt 功能用于确定最佳控制参数
• LAUDA Variopump（压力泵），具有 8 个可选输出级或出流压力控制
• 通过浮动触点实现远程故障指示
• 内置 Web 服务器，支持通过浏览器在本地网络（PC、平板、手机）中操作，具备认证和加密以确保数据安全
• 极小的内部容积和大型非恒温膨胀容器（冷液层系统）
• 使用天然制冷剂
• 彩色 TFT 显示屏，同时显示实测值与设定值，并以图形方式呈现温度曲线
• 通过光标和软键轻松输入；具备用于过温保护的 Tmax 键
• 黑色按钮实现快速停止功能，并带远程释放接点
• PowerAdapt 系统以利用电源允许的最大热量
• USB 和以太网接口为标准配置；可选最多 2 个附加接口（RS232/485、Profibus、模拟、接点或 EtherCAT 模块）
• 集成且可调节的旁路
• SmartCool 节能数字冷却管理系统，包括压缩机开关控制
• 清晰文本菜单导航，六种语言可选：DE、EN、FR、ES、IT、RU
• SelfCheck Assistant 系统诊断
• 用于内部与外部控制的全电子连续 PID 控制器
• 低液位与可调过温保护并带声响报警，适用于可燃与不可燃液体
• 带有外置 Pt100 接口；通过接口模块可增加第二个外置 Pt100
• 程序器支持 150 个温度/时间段，可分为 5 个程序
• 数字显示泵压
• 冷凝器冷却方式：水

工作范围

• 最低工作温度：-50 °C
• 最高工作温度：220 °C
• 温度稳定性：0.05 ± K

技术参数（根据 DIN 12876）

• 工作温度范围：-50 ... 220 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 加热功率最大值：8 kW
• 最大功耗：10.5 kW
• 电流：16 A
• 最大排出压力：3.1 bar
• 最大泵流量：65 L/min
• 进/出口连接螺纹（外侧）：M30 x 1.5
• 进出口软管尺寸：3/4"
• 最小填充体积：4.8 L
• 最大填充体积：17.2 L
• 冷却水连接螺纹（外侧）：3/4"
• 建议冷却水温度：15 °C
• 冷却水最高温度：30 °C
• 冷却水流量：8 L/min
• 冷却水压差最小值：0.8 bar
• 冷却水最大压力：10 bar
• 外形尺寸（WxDxH）：560 x 550 x 1325 mm
• 重量：181 kg
• 噪声等级：60 dB(A)
• 电源：400 V; 3/PE; 50 Hz
• 电源插头：电源线带插头（IEC 60309，5 针，CEE，红色，16 A）

冷却能力（50 Hz）— 表

• 200 °C | 8 | 热油 | 5.8 kW
• 100 °C | 8 | 热油 | 5.8 kW
• 20 °C | 8 | 乙醇 | 5.8 kW
• 10 °C | 8 | 乙醇 | 5.8 kW
• 0 °C | 8 | 乙醇 | 5.4 kW
• -10 °C | 8 | 乙醇 | 4 kW
• -20 °C | 4 | 乙醇 | 2.8 kW
• -30 °C | 4 | 乙醇 | 1.7 kW
• -40 °C | 4 | 乙醇 | 0.75 kW
• -50 °C | 2 | 乙醇 | 0.35 kW

零件编号
Part no.: L004070

下载与文档
产品专用数据表、Integral XT 宣传册和使用说明可用（datasheet, brochures, operating instructions）。

特性 / 技术规格

• 型号：Integral IN 550 XTW
• 设备类型：带集成冷却的工艺恒温器
• 工作温度范围：-50 ... 220 °C
• 温度稳定性：0.05 ± K
• 加热功率：高达 8 kW
• 最大功耗：10.5 kW
• 最大泵流量：65 L/min
• 填充体积：4.8 L（最小）– 17.2 L（最大）
• 冷却类型：集成冷却，冷凝器水冷
• 接口：USB、以太网（标配）；可选 RS232/485、Profibus、模拟、接点、EtherCAT
• 安全：ATEX 认证气体报警传感器；低液位和可调过温保护并带声响报警
• 控制：彩色 TFT、PID 控制器、程序器（150 段 / 5 程序）
• 外形尺寸（WxDxH）：560 x 550 x 1325 mm
• 重量：181 kg
• 噪声等级：60 dB(A)
• 电源 / 插头（示例）：400 V; 3/PE; 50 Hz — 电源线带插头（IEC 60309，5 针，CEE，红色，16 A）
