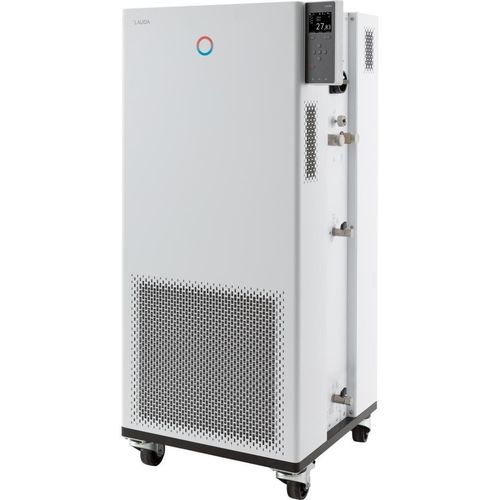

工艺流程温度调节器 Integral IN 950 XTW

滑轮数字电子

概述
Integral IN 950 XTW 是一款将制冷与加热集成于一体的工艺恒温器，用于外部回路的动态温度控制。可通过设备上的彩色 TFT 显示屏操作，或可选配触控操作单元以获得更丰富的功能。支持热载体液体管理，并配备适用于潜在爆炸性环境的 ATEX 气体报警传感器。

特点

• 带集成冷却系统的工艺恒温器，用于外部回路的动态温度控制
• 可存储介质属性的热载体液体管理
• ATEX 认证气体报警传感器，具备报警、自动切断及外部状态接口
• Self adapt 自适应功能以确定控制参数
• LAUDA Variopump 压力泵，具有 8 个可选输出级或出流压力控制
• 通过无源触点实现远程故障指示
• 集成 Web 服务器，支持浏览器（PC、平板、智能手机）操作，具备认证与加密
• 内部容积非常小且具有大容量非恒温膨胀罐（冷液层系统）
• 采用天然制冷剂
• 彩色 TFT 显示，可同时显示实际值与设定值并图示温度曲线
• 通过光标和软键便捷输入；设有专用 Tmax 键用于过温保护
• 黑色按钮实现快速停机功能，并带远程释放接点
• PowerAdapt 系统根据电源条件使用允许的最大热量
• 标配 USB 与 Ethernet 接口；可选最多 2 个扩展接口模块（RS232/485、Profibus、模拟、接点、EtherCAT）
• 集成可调旁通
• SmartCool 数字冷却管理系统，包括压缩机开关控制以节能
• 明文菜单导航，支持六种语言选择（DE, EN, FR, ES, IT, RU）
• SelfCheck Assistant 系统诊断功能
• 用于内外部控制的全电子连续 PID 控制器
• 可调的低液位与过温保护，带声响报警，适用于易燃与非易燃液体
• 外置 Pt100 接口；通过接口模块可接第二外置 Pt100
• 具有 150 段温度/时间程序器，可分为 5 个程序
• 泵压数字显示
• 冷凝器冷却方式：水

冷却能力（50 Hz）
200 °C | 泵级 8 | 导热油 | 9 kW
100 °C | 泵级 8 | 导热油 | 9 kW
20 °C | 泵级 8 | 乙醇 | 9 kW
10 °C | 泵级 8 | 乙醇 | 7.8 kW
0 °C | 泵级 8 | 乙醇 | 5.8 kW
-10 °C | 泵级 8 | 乙醇 | 4.2 kW
-20 °C | 泵级 4 | 乙醇 | 3 kW
-30 °C | 泵级 4 | 乙醇 | 1.9 kW
-40 °C | 泵級 4 | 乙醇 | 0.95 kW
-50 °C | 泵級 2 | 乙醇 | 0.5 kW

工作范围
最低工作温度：-50 °C
最高工作温度：220 °C
温度稳定性：0.05 ± K

技术特性摘要
该设备集成制冷与加热，具有可选泵级的泵压控制、ATEX 气体报警传感器、嵌入式 Web 服务器和现代 TFT 操作界面。标配 USB 和 Ethernet，并可通过接口模块扩展。集成旁通与 SmartCool 管理以优化能效。

技术参数

• 工作温度范围：-50 ... 220 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：8 kW
• 最大功率消耗：11 kW
• 电流消耗：16 A
• 最大排放压力：3.1 bar
• 最大泵流量：65 L/min
• 进/出口连接螺纹（外侧）：M30 x 1,5
• 进/出口软管尺寸：3/4"
• 最小注液量：4.8 L
• 最大注液量：17.2 L
• 冷却水连接螺纹（外侧）：3/4"
• 推荐冷却水温度：15 °C
• 冷却水最大温度：30 °C
• 冷却水流量：20 L/min
• 冷却水压差最小值：0.8 bar
• 冷却水最大压力：10 bar
• 外形尺寸（WxDxH）：560 x 550 x 1325 mm
• 重量：181 kg
• 噪音级别：60 dB(A)
• 电源（示例型号）：400 V; 3/PE; 50 Hz
• 电源插头（示例）：带插头的电源线 (IEC 60309, 5 针, CEE, 红色, 16 A)
