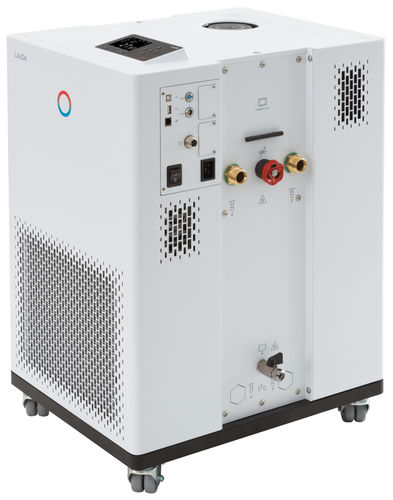

实验室温度调节器 Integral IN 230 TW

工艺流程滑轮电子

概述
Integral IN 230 TW 是一款模块化工艺恒温器，带一体化冷却系统，适用于外循环回路和传热介质的动态温度控制。该装置结合了全电子PID控制器、彩色TFT显示屏和模块化通信接口（USB、以太网为标准，内置Pt100接口）。

主要特性

• 一体化冷却系统，可实现外部回路的精确控制
• 可存储传热介质属性并管理介质参数
• 全电子PID连续控制器，具备Self adapt功能
• 低液位和可调过温保护，带声光报警
• 编程器：150段温度/时间，可分为最多5个程序
• 大功率压头泵，带数字压力显示；最大流量40 L/min，最大排出压力3.5 bar
• SmartCool能量节约型冷却管理与PowerAdapt电力优化功能
• 标配USB和以太网；可通过模块升级RS232/485、Profibus、模拟量、触点或EtherCAT
• 内置Web服务器，支持浏览器操作并提供认证与加密的数据传输
• 彩色TFT显示实际值与设定值，并可显示温度曲线图

工作范围

• 最小工作温度：-32 °C
• 最大工作温度：120 °C
• 温度稳定性：0.05 ± K

技术参数（依据 DIN 12876）
工作温度范围 | -32 ... 120 °C
环境温度范围 | 5 ... 40 °C
温度稳定性 | 0.05 ± K
最大加热功率 | 2.7 kW
最大功耗 | 3.7 kW
电流消耗 | 16 A
最大排出压力 | 3.5 bar
最大泵流量 | 40 L/min
进/出口连接螺纹（外侧） | G 3/4
进/出口软管尺寸 | 3/4
最小加注量 | 3.6 L
最大加注量 | 8.7 L
冷凝器水冷连接螺纹（外侧） | 3/4
推荐冷却水温度 | 15 °C
冷却水温度最大值 | 30 °C
冷却水流量 | 3 L/min
冷却水最小压差 | 0.8 bar
冷却水最大压力 | 10 bar
外形尺寸（宽x深x高） | 430 x 550 x 760 mm
重量 | 85 kg
噪声级 | 60 dB(A)
电源 | 230 V; 50 Hz
电源插头 | 带直角插头的电源线 (CEE7/7)

制冷量（50 Hz）
100 °C | 导热油 | 2.3 kW
20 °C | 乙醇 | 2.3 kW
10 °C | 乙醇 | 2.3 kW
0 °C | 乙醇 | 1.9 kW
-10 °C | 乙醇 | 1.3 kW
-20 °C | 乙醇 | 0.75 kW
-30 °C | 乙醇 | 0.35 kW

应用

• 实验室及工业循环系统的温度控制
• 材料测试、温度调节与工艺开发
• 在可燃或不可燃传热介质条件下运行（配合安全设置）

选项与接口

• 可扩展接口模块：RS232/485、Profibus、模拟量、触点、EtherCAT
• 通过接口模块支持第二个外部Pt100

合规与诊断

• 使用符合欧盟 573/2024 的传统 HFC 制冷剂
• SelfCheck Assistant 系统诊断与远程故障接点
• 明文菜单，支持六种可选语言：DE、EN、FR、ES、IT、RU
