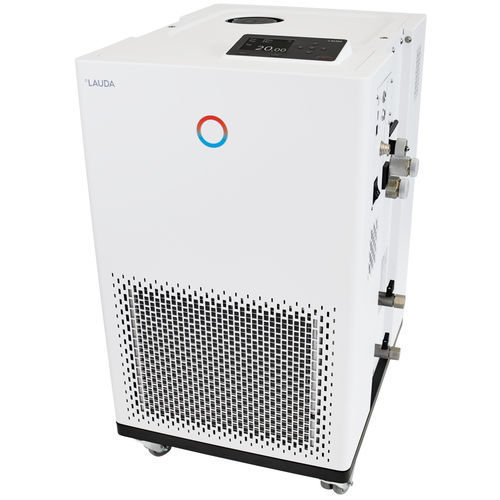

工艺流程温度调节器 Integral IN 150 XT

滑轮数字电子

概述
通过设备上的彩色TFT显示屏或可选的触控操作单元操作 Integral IN 150 XT 过程恒温器。该装置集成冷却、泵控制及网络功能，适用于工业温度调节任务。

功能

• 带集成冷却系统的过程恒温器，用于外部回路的动态温度控制
• 具有已存储物性数据的传热介质管理
• 用于内部与外部控制的全电子连续 PID 控制器
• 具有声报警的低液位及可调过温保护，适用于可燃与不可燃液体
• 内置外部 Pt100 接口；通过接口模块可扩展第二个外部 Pt100
• 可调旁通与旁通限位器
• 极小内部容积与大型非恒温膨胀容器（冷液叠加系统）
• 冷凝器风冷
• 彩色 TFT 同时显示实际值与设定值并图示温度曲线
• 通过光标与软键输入；追加 Tmax 键用于过温保护
• 自适应功能用于自动确定控制参数
• LAUDA Variopump 强力压力泵，8 段可选输出或出流压控制
• 通过浮动触点实现远程故障指示
• 具 150 段温度/时间、可分为最多 5 个程序的程序器
• 内置 Web 服务器，支持通过浏览器在本地网络（PC/平板/手机）上操作，具认证与加密
• 可按欧盟法规 (EU) 573/2024 使用传统制冷剂（HFC）
• 明文菜单导航，可选语言 DE、EN、FR、ES、IT、RU
• SelfCheck 助手用于系统诊断
• PowerAdapt 系统以优化可用加热功率
• USB 与以太网接口为标配；可通过最多 2 个接口模块扩展（RS232/485、Profibus、模拟、触点或 EtherCAT）
• 泵压数字显示与 SmartCool 节能冷却管理

工作范围
最小工作温度：-45 °C
最大工作温度：220 °C
温度稳定性：0.05 ± K

制冷能力（50 Hz）
200 °C | 泵级 8 | 热油 | 1.5 kW
100 °C | 泵级 8 | 热油 | 1.5 kW
20 °C | 泵级 8 | 乙醇 | 1.5 kW
10 °C | 泵级 8 | 乙醇 | 1.5 kW
0 °C | 泵级 8 | 乙醇 | 1.3 kW
-10 °C | 泵级 8 | 乙醇 | 1.0 kW
-20 °C | 泵级 4 | 乙醇 | 0.7 kW
-30 °C | 泵级 4 | 乙醇 | 0.3 kW
-40 °C | 泵級 4 | 乙醇 | 0.06 kW
-45 °C | 泵級 2 | 乙醇 | 0.02 kW

技术参数

• 型号：Integral IN 150 XT
• 工作温度范围：-45 ... 220 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.05 ± K
• 最大加热功率：3.5 kW
• 最大功耗：3.7 kW
• 电流消耗：16 A
• 最大排出压力：3.1 bar
• 最大泵流量（压力）：65 L/min
• 进/出口连接螺纹（外侧）：M30 x 1.5
• 进/出口软管尺寸：3/4"
• 最小/最大填充量：2.5 L / 8.7 L
• 尺寸（宽 x 深 x 高）：430 x 550 x 760 mm
• 重量：106 kg
• 噪音级别：60 dB(A)
• 电源（示例配置）：230 V; 50 Hz
• 电源插头（示例配置）：带角度插头的电源线（CEE7/7）
• 产品参考编号：L002673
