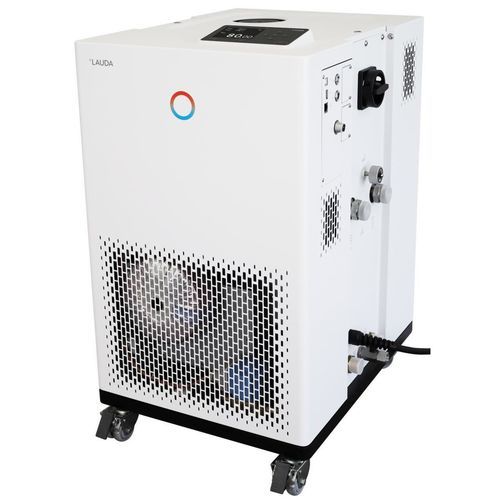

实验室温度调节器 Integral IN 8 XTW

工艺流程滑轮数字

概述
Integral IN 8 XTW 是一款用于外部回路动态温度控制的高温工艺恒温器。可通过设备上的彩色 TFT 显示屏或可选触摸操作单元进行操作。适用于热载体液体，运行时需冷却水供应。

主要特性

• 用于内外回路的电子连续 PID 控制器，具备自适应（self-adapt）功能
• 彩色 TFT 显示，可同时显示实际值与设定值并绘制温度曲线；带光标和软键；可选触摸单元
• 配备 LAUDA Variopump，8 级可选；最大流量 60 L/min；数字显示泵压
• 可调过温保护与低液位保护，带声光报警；配备 Tmax 键
• 外部 Pt100 接口（通过接口模块可接第二个 Pt100）；浮点触点可实现远程故障指示
• 集成可调旁通；内部容积非常小且配大容量非恒温膨胀罐（冷流层系统）
• 程序器支持最多 150 段温度/时间，可分为 5 个程序
• 集成 Web 服务器以供浏览器操作；USB 和以太网为标准配置；通过认证与加密保证数据安全传输
• 可扩展最多 2 个接口模块（RS232/485、Profibus、模拟、触点或 EtherCAT）

工作范围
最小工作温度：25 °C
最大工作温度：320 °C
温度稳定度：±0.1 K

技术参数

• 工作温度范围：25 … 320 °C
• 环境温度范围：5 … 40 °C
• 加热功率（最大）：8 kW
• 最大功耗：9 kW；电流：13.5 A
• 最大排放压力：3.1 bar；最大泵流量：60 L/min
• 进/出口接口螺纹（外径）：M30 x 1.5；软管尺寸：3/4″
• 最小充注体积：3.6 L — 最大 9.8 L
• 运行时需冷却水；推荐 15 °C；最大 30 °C；冷却水流量 11 L/min；最小压差 3 bar；最大压力 10 bar
• 外形尺寸（宽×深×高）：430 × 550 × 760 mm；净重：86 kg
• 噪声等级：52 dB(A)
• 电源：400 V；3/PE；50 Hz & 460 V；3/PE；60 Hz
• 电源插头：带插头电源线（IEC 60309，5 极，CEE，红色，16 A）

冷却能力（示例）

• 300 °C — 泵级 8 — 温控介质：导热油 — 冷却能力：17 kW (50 Hz) / 17 kW (60 Hz)
• 200 °C — 泵级 8 — 导热油 — 17 kW / 17 kW
• 150 °C — 泵級 8 — 导热油 — 17 kW / 17 kW
• 100 °C — 泵级 8 — 导热油 — 10 kW / 10 kW
• 50 °C — 泵级 8 — 导热油 — 2 kW / 2 kW

应用

• 需要受控高温的工艺工程、试验厂和实验室应用
• 使用导热油及其他热载体液体的外部回路
