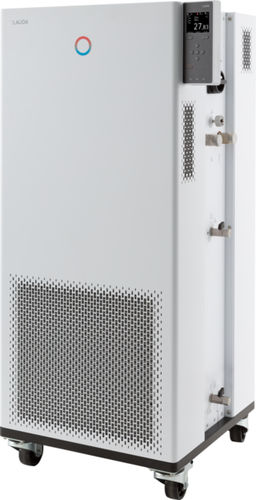

工艺流程温度调节器 Integral IN 530 TW

落地数字电子

产品概述 Integral IN 530 TW 是一款带集成冷却的工艺恒温器，用于外部回路的动态温度控制。其采用模块化接口与先进控制功能，适应宽广的工作范围和多种传热介质。

主要特性

• 带集成冷却系统和高性能加压泵的工艺恒温器
• 可存储介质属性以管理传热液体
• 全电子连续 PID 控制器，用于内部和外部控制
• 可调低液位与过温保护并带声响报警
• 集成外部 Pt100 端口；通过接口模块可实现第二外部 Pt100
• 程序器：150 个温度/时间段，可分为最多 5 个程序
• 集成 Web 服务器支持浏览器操作（PC/平板/手机），具备认证与加密
• 符合欧盟 F‑gas (EU) 573/2024 对允许 HFC 冷媒的要求
• 彩色 TFT 显示同时显示实际值与设定值并图示温度曲线
• 通过光标与软键便捷输入，设有 Tmax 过温保护键
• Self‑adapt 功能自动确定控制参数
• 通过浮动触点实现远程故障指示，可调旁通用于限压
• SmartCool 数字冷却管理含压缩机开关控制以节能
• 明文菜单导航，支持六种语言选择（DE, EN, FR, ES, IT, RU）
• SelfCheck 助手用于系统诊断，PowerAdapt 实现电源允许范围内的最大热量利用
• 标配 USB 与以太网；可扩展最多 2 个接口模块（RS232/485、Profibus、模拟、触点、EtherCAT）
• 泵压数字显示，冷凝器为水冷

工作范围

• 最小工作温度：-32 °C
• 最大工作温度：120 °C
• 温度稳定度：±0.05 K

制冷量

• 100 °C | 热油 | 6 kW (50/60 Hz)
• 20 °C | 乙醇 | 6 kW (50/60 Hz)
• 10 °C | 乙醇 | 5.5 kW (50/60 Hz)
• 0 °C | 乙醇 | 4.5 kW (50/60 Hz)
• -10 °C | 乙醇 | 3 kW (50/60 Hz)
• -20 °C | 乙醇 | 1.6 kW (50/60 Hz)
• -30 °C | 乙醇 | 0.7 kW (50/60 Hz)

冷却系统 / 液压

• 最大排压：3.5 bar (50 Hz)，4.6 bar (60 Hz)
• 最大泵流量：40 L/min (50 Hz)；65 L/min (60 Hz)
• 进/出口连接螺纹（外径）：G 3/4"
• 进/出口软管尺寸：3/4"
• 最小灌装量：7.2 L
• 最大灌装量：20.5 L

技术参数

• 工作温度范围：-32 … 120 °C
• 环境温度范围：5 … 40 °C
• 温度稳定度：±0.05 K
• 最大加热功率：8 kW
• 最大功率消耗：11 kW
• 电流消耗：16 A
• 冷却水接头螺纹（外径）：3/4"
• 建议冷却水温：15 °C（最大 30 °C）
• 冷却水流量：14.5 L/min
• 冷却水最小压差：0.8 bar；最大：10 bar
• 外形尺寸（W×D×H）：560 × 550 × 1325 mm
• 重量：150 kg
• 噪声级别：62 dB(A)
• 电源：400 V；3/PE；50 Hz & 460 V；3/PE；60 Hz
• 电源插头：IEC 60309，5 针，CEE，红色，16 A

数据表与下载 Integral IN 530 TW 的数据表可在下载区域获得。
