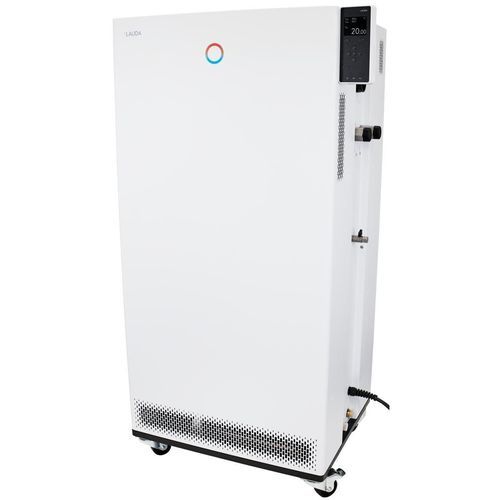

工艺流程温度调节器 Integral IN 1330 TW

滑轮数字电子

产品说明
采用模块化接口概念，可将新的 Integral 工艺恒温器以最大灵活性集成到您的工艺中。设备标配 Ethernet、USB 或 Pt100 等接口。可以通过模块轻松添加额外的接口和通信协议。

功能

• 用于外部回路动态温度控制的集成冷却系统工艺恒温器
• 具有已存储特性的传热液体管理
• 具有 PID 动作的全电子连续控制器，用于内部和外部控制
• 用于可燃和不可燃液体的低位且可调的过温保护，带声警
• 标配 USB 和 Ethernet 接口
• 可选升级至最多 2 个额外接口（RS 232/485、Profibus、模拟、触点或 EtherCAT 模块）
• 泵压数字显示
• 冷凝器冷却：水
• 彩色 TFT 显示屏，可同时显示实际值和设定值，并以图形方式显示温度曲线
• 通过光标和软键轻松输入；附加 Tmax 键用于过温保护
• Self adapt 功能用于确定控制参数
• 极为强劲的增压泵
• 集成外部 Pt100 接口；通过接口模块可实现第二个外部 Pt100
• 带有 150 个温度/时间段的程序器，可分为 5 个程序
• 集成 Web 服务器，支持在局域网通过 PC、平板或智能手机的浏览器操作；通过认证和加密确保数据安全传输
• 根据欧盟 F 气体管控法规 (EU) 573/2024 使用传统制冷剂 (HFC)
• 明文菜单导航，6 种可选语言：DE、EN、FR、ES、IT、RU
• SelfCheck 助手用于系统诊断
• PowerAdapt 系统用于利用电源系统允许的最大热量
• 用于内部循环的附加泵
• 通过浮动触点实现远程故障指示
• 用于限压的可调旁通
• SmartCool 系统用于节能的数字冷却管理，包括压缩机开/关控制

冷却能力
温度 | 调节介质 | 冷却能力 50 Hz | 冷却能力 60 Hz
100 °C | 热油 | 13 kW | 13 kW
20 °C | 乙醇 | 13 kW | 13 kW
10 °C | 乙醇 | 10 kW | 10 kW
0 °C | 乙醇 | 7.6 kW | 7.6 kW
-10 °C | 乙醇 | 5.4 kW | 5.4 kW
-20 °C | 乙醇 | 3.4 kW | 3.4 kW
-30 °C | 乙醇 | 1.7 kW | 1.7 kW

工作范围
最小工作温度：-32 °C
最大工作温度：150 °C
温度稳定性：0.1 ± K

技术参数

• 工作温度范围：-32 ... 150 °C
• 环境温度范围：5 ... 40 °C
• 温度稳定性：0.1 ± K
• 加热器功率最大值：16 kW
• 最大功率消耗：18 kW
• 电流消耗：25 A
• 最大排出压力：5,5 bar (50 Hz), 7,0 bar (60 Hz)
• 最大泵流量压力：60 L/min (50 Hz); 70 L/min (60 Hz)
• 进/出口连接螺纹（外侧）：M38 x 1,5
• 进出口软管尺寸：1″
• 最小填充量：9.7 L
• 最大填充量：25.5 L
• 水冷连接螺纹（外侧）：3/4 ″
• 建议冷却水温度：15 °C
• 冷却水温度最大值：30 °C
• 冷却水流量：15.5 L/min
• 冷却水最小压差：0.8 bar
• 冷却水最大压力：10 bar
• 尺寸（WxDxH）：760 x 650 x 1605 mm
• 重量：225 kg
• 噪声等级：62 dB(A)
• 电源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 电源插头：带插头的电源线（IEC 60309，5 针，CEE，红色，32 A）
