远程监护模块 EMB-2121

无线网络蓝牙

产品概述

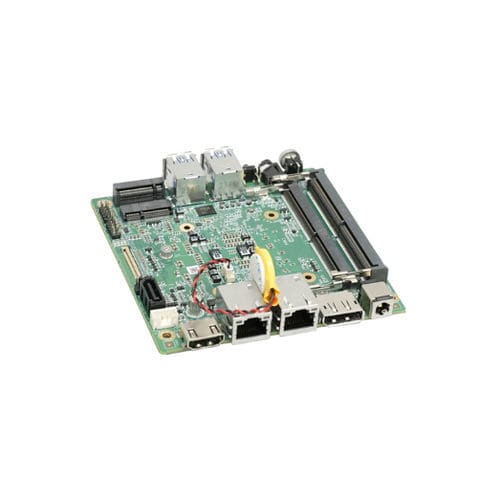

EMB-2121 是一款基于 Intel 第12/13代 Alder Lake‑P / Raptor Lake‑P 平台的 10×10 工业主板。采用 100×100 mm 超紧凑尺寸与双通道 DDR5 内存技术，配备 HDMI2.0 + DP++ + eDP 三路显示输出与 M.2 NVMe 扩展，为嵌入式设备和工业边缘应用提供高性能紧凑计算平台。

主要特性

• 支持 Intel 第12/13代 Alder Lake‑P / Raptor Lake‑P 处理器（i3-1220P / i5-1250P / i7-1270P），28W TDP。
• 10×10 主板规格（100×100 mm），适合空间受限场景。
• 双通道 DDR5‑4800，2× SO‑DIMM，最大 64 GB。
• 2× RJ45 网口（Intel i211 千兆），支持双网通信。
• 三路显示：1× HDMI2.0 + 1× DP++ + 1× eDP，支持高分辨率与高刷新率。
• 扩展：1× M.2 M‑Key 2280（NVMe PCIe 4.0 x4 / SATA3.0）+ 1× M.2 E‑Key（Wi‑Fi/Bluetooth）+ 1× SATA3.0。
• 宽温设计：工作温度 -20 °C ~ 60 °C；存储温度 -40 °C ~ 85 °C。支持 Windows / Linux。

产品介绍
EMB-2121 通过 2 个 SO‑DIMM 插槽支持双通道 DDR5‑4800，最高可扩展至 64 GB，为边缘侧大数据处理提供充足内存带宽。显示为本产品亮点：HDMI2.0 与 DP++ 可达 4096×2160@60Hz，eDP 可达 4096×2160@120Hz HDR，满足高刷新或高密度面板需求。存储扩展灵活，1× M.2 M‑Key 2280 支持 NVMe PCIe 4.0 x4 或 SATA3.0，1× M.2 E‑Key 可用于 Wi‑Fi/蓝牙模块，另有 1× SATA3.0（2 针 5 V）。网络采用 Intel i211 控制的 2× RJ45（10/100/1000 Mbps）。I/O 包括后置 4× USB3.2 与针座扩展 2× USB2.0。串口：1× RS232/485/422（2.0 mm）及前面板串口。音频：二合一音频孔（ALC897）。板载 Power 与 Reset 按钮，可选 TPM2.0 与看门狗。电源输入 DC 12–19 V，150 W，经 DC Jack 适配器供电。适用于工业边缘计算、嵌入式控制、数字标牌与机器视觉等紧凑部署场景。

应用

• 工业边缘计算
• 嵌入式控制
• 数字标牌
• 机器视觉

技术规格

• 型号：EMB-2121
• 处理器：Intel 第12/13代 Alder Lake‑P / Raptor Lake‑P；i3-1220P（10 核/12 线程，3.3 GHz，12 MB 缓存，28 W）；i5-1250P（12 核/16 线程，3.3 GHz，12 MB 缓存，28 W）；i7-1270P（12 核/16 线程，3.5 GHz，18 MB 缓存，28 W）
• BIOS：AMI EFI，32 MB SPI BIOS，带 CMOS 备份
• 内存规格：DDR5‑4800，2× SO‑DIMM，双通道，最大 64 GB
• PCIe 扩展：1× PEG x4（PCIe Gen4）
• M.2 插槽：1× M.2 M‑Key 2280（NVMe PCIe 4.0 x4 或 SATA3.0）；1× M.2 E‑Key（PCIe + USB2.0，支持 Wi‑Fi/Bluetooth）
• SATA 接口：1× SATA3.0（2 针 5 V）
• 显示输出：1× HDMI2.0（后板）；1× DP++（后板）；1× eDP（后板/针座）。HDMI2.0/DP 最大 4096×2160@60Hz；eDP 最大 4096×2160@120Hz HDR
• USB：后板 4× USB3.2；针座 2× USB2.0（2.0 mm 2×5 针）
• 串口：1× RS232/485/422（2.0 mm）及前面板串口
• 网络：2× RJ45（Intel i211，10/100/1000 Mbps）
• 音频：二合一音频孔（ALC897）
• 按键：1× Power，1× Reset
• TPM：TPM2.0（可选）
• 看门狗：支持
• 电源输入：DC 12–19 V，150 W
• 电源连接器：1× DC Jack（适配器供电）
• 工作温度：-20 °C ~ 60 °C
• 存储温度：-40 °C ~ 85 °C
• 主板尺寸：10×10（100×100 mm）
• PCB 颜色：绿色
• 操作系统：Windows / Linux
