产品概述

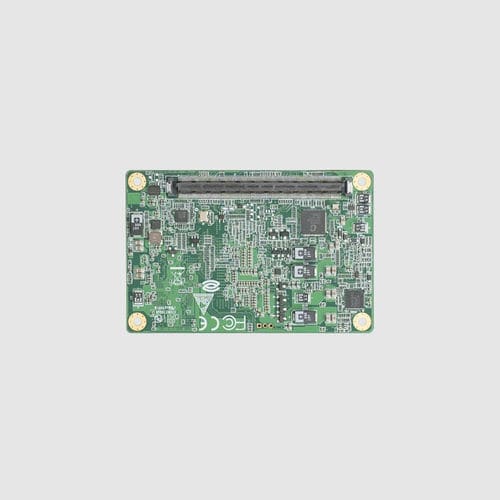

ECM-A121 是一款 COM-Express Type 10 Mini（84×55mm）规格的核心板，基于 Intel N97 / i3-N305 平台，采用板载 LPDDR5 内存并支持可选 eMMC。可选处理器包括 N97（4 核，最高 3.6GHz，12W）、i3-N305（8 核，最高 3.8GHz，15W）、X7211E（2 核，3.2GHz，6W）和 X7213E（2 核，3.2GHz，10W）。84×55mm 的紧凑尺寸与集成接口使其适用于空间受限的工业边缘计算和物联网终端。

产品特性

• 支持 Intel N97 / i3-N305 / X7211E / X7213E，TDP 范围 6–15W
• COM-Express Type 10 Mini 规格，超紧凑 84×55mm 板载尺寸
• 板载 LPDDR5 4800MHz，最高 16GB（无内存插槽）
• 集成 Intel i226 2.5GbE 控制器，eMMC 64GB/128GB 可选
• PCIe 灵活配置：4×PCIe x1（默认）或 2×PCIe x2（可选）
• 显示支持：1×LVDS 单通道（或 eDP）+ 1×DDI（HDMI/DP）；HDMI2.0b 支持 4K@60Hz
• 宽压输入 4.75V–20V；工作温度 0–60°C，适用于工业边缘与物联网场景

规格
ECM-A121
产品类型：COM-Express Type 10 Mini 核心板
尺寸：84×55mm
处理器（可选）：Intel N97（4 核，3.6GHz，12W）/ i3-N305（8 核，3.8GHz，15W）/ X7211E（2 核，3.2GHz，6W）/ X7213E（2 核，3.2GHz，10W）
芯片组：SoC
内存规格：板载 LPDDR5 4800MHz
最大内存：最高 16GB（板载，无插槽）
集成显卡：Intel UHD Graphics
PCIe 扩展：可配置 4×PCIe x1 或 2×PCIe x2
显示输出：1×LVDS（或 eDP）+ 1×DDI（HDMI/DP）；HDMI2.0b 最高 4096×2160@60Hz
USB 接口：2×USB3.2，8×USB2.0
串口：2×COM
网络接口：1×2.5GbE（Intel i226）
SATA 接口：2×SATA3.0（可选）
存储：eMMC 64GB / 128GB（可选）
音频：1×HDA
GPIO：4×GPO / 4×GPI
看门狗：支持
电源输入：宽压 4.75V–20V
工作温度：0–60°C
存储温度：-40–85°C
操作系统：Windows / Linux
