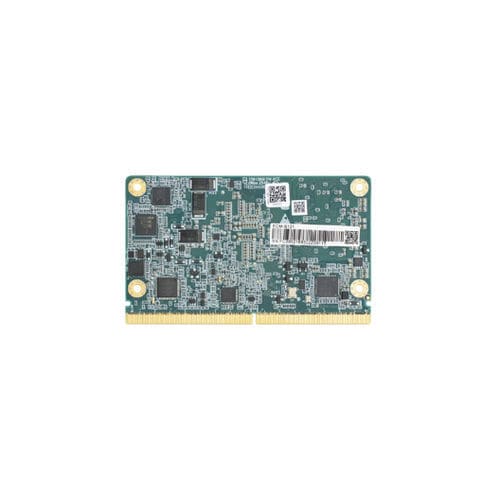

数据传输模块 ECM-S121

数据处理远程监护USB

产品介绍
ECM-S121采用Intel Alder Lake‑N N97处理器（4核4线程，基础频率2.0 GHz，TDP 12W），在低功耗下提供平衡的计算性能。板载LPDDR5 4800MHz内存，最大支持8GB并具备IBECC纠错以提升数据可靠性。扩展与存储包括1×PCIe 3.0 x4（可拆分为3×PCIe x1或1×PCIe x2+1×PCIe x1）、1×SATA3.0及64GB板载eMMC。显示支持三路输出（eDP/LVDS和DDI可配置为HDMI/DP++），最高可达4096×2160@60Hz。网络采用2×Intel i226-AT 2.5GbE控制器。供电DC 4.75~5.25V，工作温度0~60°C，适用于工业自动化、边缘计算网关及嵌入式系统。

产品特点

• Intel Alder Lake‑N N97处理器，4核4线程，2.0 GHz
• 板载LPDDR5 4800MHz，支持IBECC纠错，最大8GB
• 1×PCIe 3.0 x4扩展槽（可拆分）
• 存储：1×SATA3.0 + 64GB eMMC板载
• 三路显示输出（eDP/LVDS；DDI可配置为HDMI/DP++），支持4K@60Hz
• 接口：2×USB3.0 + 4×USB2.0；2×Intel i226‑AT 2.5GbE；1×HDA/I2S音频；1×13 GPIO
• 符合SMARC 2.0标准，尺寸82×50×5.5 mm
• 工作温度：0 ~ 60°C
• 支持Windows 10/11及Linux

规格 / 技术参数

• 产品型号：ECM-S121
• 产品类型：SMARC 2.0 核心板
• 处理器：Intel Alder Lake‑N N97
• 核心/线程：4核 / 4线程
• 基础主频：2.0 GHz
• 三级缓存：6 MB
• TDP功耗：12 W
• 芯片组：Alder Lake‑N SOC
• BIOS：AMI EFI BIOS
• 内存类型：LPDDR5 4800MHz（支持IBECC纠错）
• 最大内存：8 GB（板载）
• 内存插槽：板载
• 扩展插槽：1×PCIe 3.0 x4（可配置）
• SATA接口：1×SATA3.0
• eMMC：64 GB 板载
• 显示输出：3路（eDP/LVDS及DDI可配置为HDMI/DP++）
• DP分辨率：4096×2160@60Hz（DP 1.2）
• HDMI分辨率：4096×2160@60Hz
• eDP分辨率：1920×1080@60Hz
• LVDS分辨率：1920×1200@60Hz
• USB3.0：2×
• USB2.0：4×
• 网口控制器：Intel® Ethernet Controller i226‑AT（支持10M/100M/1000M/2.5G）
• 网口数量：2×LAN
• 音频：1×HDA/I2S
• GPIO：1×13 GPIO
• 串口：1×COM（4‑Wire）+ 3×COM（2‑Wire）
• SMBus：1×
• SPI：用于BIOS烧录
• eSPI：支持
• I2C：支持
• 电源类型：DC AT: VCC
• 供电电压：DC 4.75 ~ 5.25 V
• 工作温度：0°C ~ 60°C
• 存储温度：-40°C ~ 85°C
• 工作湿度：5% ~ 85%（0~45°C，非凝结）
• 尺寸：82 × 50 × 5.5 mm
• PCB颜色：绿色
• 操作系统：Windows 10/11、Linux
