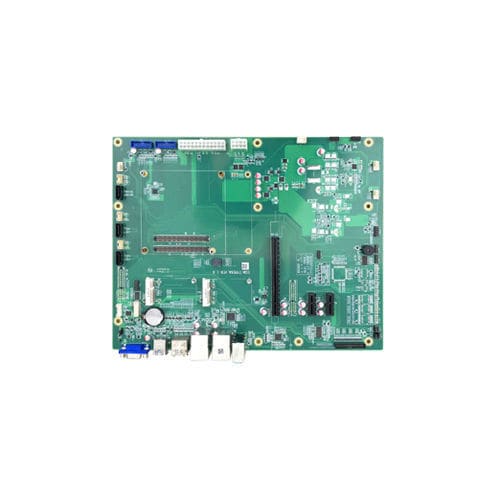

远程监护模块 ECM-TYPE6A

USB

产品概述
ECM-TYPE6A 是一款面向高性能嵌入式应用的工业级 COM-Express Type 6 底板。支持 COM-Express Type 6 Basic 与 Compact 模块，提供完整的 I/O、存储与扩展能力，适用于工业、医疗、数字标牌与安防监控等场景。

主要特性

• 兼容 COM-Express® Type 6 模块（COM-E 220 引脚）
• 存储：支持 3×SATA 3.0 与 1×mSATA
• 四路独立显示输出：2×DDI（可配置为 HDMI/DP）、1×DDI（可配置为 VGA）、1×LVDS（可选 eDP）
• 扩展插槽：1×PCIe x16、1×PCIe x4、2×PCIe x1、1×Mini PCIe
• USB：4×USB 3.0（前置2、插针2）与 4×USB 2.0（前置）
• 串口与 I/O：4×DB9（SIO）、2×RS232 插针、1×8-bit GPIO、1×LPT、LPC
• 网络：2×RJ45 千兆以太网
• 电源模式：可选择 ATX 或 AT

技术规格

• 产品型号：ECM-TYPE6A
• 尺寸：304.8×243.84×4.2 mm
• 显示能力：支持最多 4 路独立显示（HDMI、DP、VGA、LVDS/eDP）
• 存储接口：3×SATA 3.0、1×mSATA
• PCIe 插槽：1×x16、1×x4、2×x1
• 串口：共 6 路 COM（4×DB9 + 2×RS232 插针）
• USB：2×USB3.0 前置、2×USB3.0 插针、4×USB2.0 前置
• 以太网：2×RJ45 10/100/1000 Mbps
• 音频：1×3.5 mm 耳机孔
• 电源接口：ATX（VCC, VSB）/ AT（VCC）
• 工作温度：-20 至 70 °C；存储温度：-40 至 85 °C；工作湿度：10–90% 非凝结
• PCB 颜色：绿色
• 支持操作系统：Windows、Linux
