产品概述

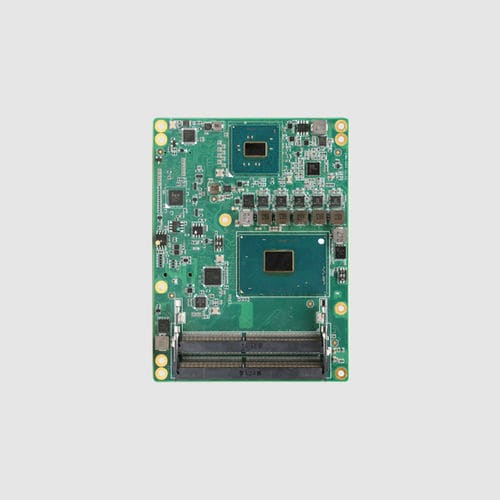

ECM-SKY6H1 是一款基于 Intel 第6/第7代 Core（Skylake‑H / Kaby Lake‑H）及 Xeon 平台的 COM‑Express Type 6 Basic 模块。采用 95×125 mm COMe Type 6 Basic 外形，支持双通道 DDR4 SO‑DIMM，最大可达 64 GB，并提供灵活的 PCIe Gen3 扩展，包括可配置的 PCIe x16 通道。该模块面向军用通信、工业自动化和车载计算等工业嵌入式应用。

产品特性

• 支持第6/第7代 Intel Core（i7/i3）及 Xeon 处理器
• COM‑Express Type 6 Basic 尺寸，95×125 mm
• 双通道 DDR4 SO‑DIMM，最高 64 GB（第6代 2133 MHz；第7代 2400 MHz）
• PCIe Gen3 扩展：1×PCIe x16（可配置：1×16 / 2×8 / 1×8 + 2×4）及多路 x1 通道
• 显示：2×DDI（HDMI/DP 可配置）+ eDP（默认）或 VGA + LVDS；支持多屏显示
• I/O：4×SATA3.0、4×USB3.0、4×USB2.0、Intel i219 千兆以太网、HDA 音频、8 位 GPIO、LPC 和 SMBUS
• 宽温支持：存储 −40~85 °C；工作 0~60 °C；兼容 Windows 10 和 Yocto Linux
• 电源：ATX/AT 双模；输入 8.5–20 V

详细说明
可选处理器包括 i7‑6820HQ、i7‑7700HQ、i7‑6822EQ、i7‑6820EQ 与 i3‑6100E。i7 系列为四核并支持超线程，i3 系列为双核；不同 SKU 的 Turbo 频率最高可达 3.8 GHz。芯片组选项为 QM170（Core）或 CM236（Xeon）。内存通过 2 个 SO‑DIMM DDR4 插槽提供。扩展能力包括完整的 PCIe Gen3 x16 通道和多路可配置的 PCIe x1 通道，可用于 GPU、FPGA 或 RAID/存储控制器。提供两种显示配置方案以适配工业显示接口。存储与外设接口包括 SATA3.0、USB3.0/2.0、Intel i219 以太网以及标准嵌入式控制信号和看门狗功能。

规格（摘自产品表）
型号：ECM‑SKY6H1
处理器选项：i7‑6820HQ / i7‑7700HQ / i7‑6822EQ / i7‑6820EQ / i3‑6100E
核心/线程：i7 型 4C/8T；i3 型 2C/4T
最大频率：3.6 GHz / 3.8 GHz / 2.8 GHz / 3.5 GHz / 2.7 GHz（按 SKU）
L2 缓存：8M / 6M / 8M / 8M / 3M（按 CPU）
TDP：45W / 45W / 25W / 45W / 35W（按 CPU）
指令集扩展：SSE4.1、SSE4.2、AVX2
芯片组：Core → QM170；Xeon → CM236
BIOS：AMI EFI
PCIe x16：PCIe Gen3（8.0 GT/s），可配置 1×16 / 2×8 / 1×8 + 2×4
PCIe x1：PCIe Gen3，最多 8×PCIe x1（可配置）
内存：DDR4，2×SO‑DIMM，最大 64 GB（7代 2400 MHz；6代 2133 MHz）
存储：4×SATA3.0（6 Gbps）
图形：2×DDI（HDMI/DP 可配置）+ 1×eDP（默认）或 VGA + LVDS 选项
以太网：Intel i219 千兆
连接器：COMe 220‑pin
内部接口：4×USB3.0、4×USB2.0、HDA 音频、8 位 GPIO、1×LPC、1×SMBUS、看门狗、1×风扇接口
按键：Power、Reset
电源类型：ATX/AT 双模；Vin 8.5–20 V；VSB 4.75–5.25 V；RTC 电池 2.0–3.3 V
电源接口：backplane supply（背板供电）
工作温度：0~60 °C
存储温度：−40~85 °C
工作湿度：20~90% 非凝露
尺寸：95×125 mm
PCB 颜色：绿色
操作系统：Windows 10 1809；Yocto 2.4 Rocko
