产品简介

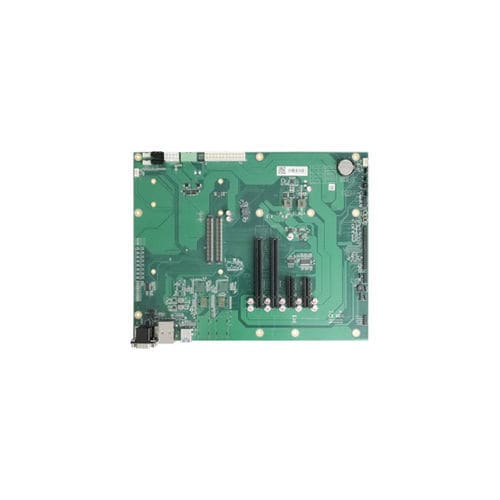

ECD-TYPE7A 是一款用于 Type 7 核心模块的 COMe Express Type 7 承载板。其符合 ATX 尺寸（304.8×243.8mm），为网络通信与服务器级应用提供充足的扩展与接口。

产品特性

• COMe Express Type 7 承载板，专为 Type 7 核心模块设计
• ATX 主板尺寸：304.8×243.8mm，提供充足扩展空间
• PCIe 扩展：1×PCIe x16 + 1×PCIe x8 + 2×PCIe x4，支持多卡并行部署（高速 NIC、NVMe HBA、FPGA 加速卡等）
• 存储与外设：2×SATA3.0，前置 4×USB3.0，1×RJ45 网络口
• 双串口：2×DB9（RS232）用于工业通信
• 调试与开发接口：CPLD、CGBC、LPC、2×I2C、GPIO、FPANEL
• 前面板信号：PWR、HDD LED、RST、FPANEL；支持 Sleep 与 LID 按钮
• 双电源输入：ATX（VCC）与 DC 12–19V
• 工作温度：0–60°C；存储温度：-40–85°C
• 兼容 Windows 与 Linux

规格

• 型号：ECD-TYPE7A（COMe Express Type 7 承载板）
• 尺寸：304.8×243.8mm（ATX）
• 兼容模块：Type 7 核心模块
• PCIe 插槽：1×x16、1×x8、2×x4
• SATA：2×SATA3.0
• USB：前置 4×USB3.0
• 网络：1×RJ45
• 串口：2×DB9（RS232）
• 调试接口：CPLD、CGBC、LPC、2×I2C、GPIO、FPANEL
• 前面板信号：PWR、HDD LED、RST、FPANEL
• 按钮：Sleep、LID
• 电源输入：ATX（VCC）/ DC 12–19V
• 工作温度：0–60°C
• 存储温度：-40–85°C
• 操作系统：Windows、Linux
