数据传输模块 ECM-6202

驱动数据处理远程监护

产品介绍

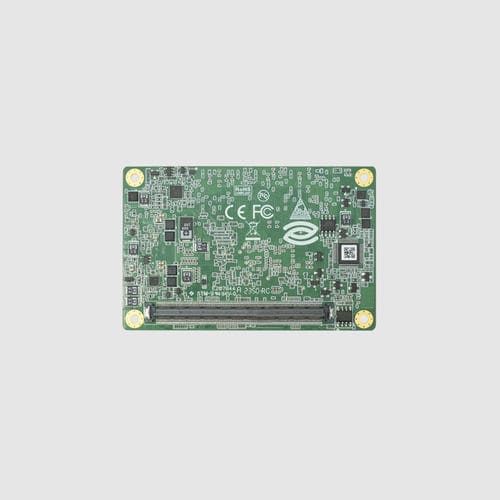

ECM-6202 是基于 Intel Elkhart Lake 低功耗处理器的 COM Express Type 10 Mini 模块，可选 X6211E（2核，3.0GHz，6W）、J6426（4核，2.0GHz，10W）或 J6412（4核，2.6GHz，10W）。COM Express Type 10 Mini 规格（84×55mm）便于在空间受限的嵌入式设备中集成。

产品概述
ECM-6202 在 84×55mm 的 COM Express Type 10 Mini 板上集成板载 LPDDR4x 内存与 eMMC 存储，以 6~10W 的 TDP 提供高能效计算能力。适用于需要紧凑体积与低功耗的平台场景，如物联网网关与轻工业控制。

产品特性

• 采用 Intel Elkhart Lake 处理器：X6211E / J6426 / J6412（TDP 6~10W）
• COM Express Type 10 Mini 规格，84×55mm
• 板载 LPDDR4x 3200MT/s，最高 16GB
• 板载 eMMC 64GB，外加 2× SATA3.0 与 1× PCIe x4（可拆分为 4× x1）
• 网络采用 Intel i225‑V，支持 2.5GbE；提供 2× USB3.0 与 8× USB2.0
• 显示输出：1× 单通道 LVDS（可选 eDP）+ 1× DDI（DP++），DP1.4a 支持最高 4096×2304@60Hz
• 工作温度 -10~50°C；宽压输入 9~21V（ATX/AT）

详细说明
核心板板载 LPDDR4x 3200MT/s，最高可达 16GB，并集成 eMMC 64GB，可无外接存储运行。扩展接口包括 2× SATA3.0（6Gbps）和 1× PCIe x4（可配置为 4× x1）。网络由 Intel i225‑V 提供，支持 2.5GbE。显示输出包含 1× 单通道 LVDS（eDP 可选）和 1× DDI（DP++），支持 DP1.4a，最高 4096×2304@60Hz。

接口方面提供 2× USB3.0、8× USB2.0、8-bit GPIO、2× UART、1× HDA、1× LPC、1× SMBUS 等。支持 ATX/AT 双电源模式，宽压输入 9~21V，工作温度 -10~50°C，存储温度 -40~80°C。兼容 Windows 10 与 Linux。典型应用包括物联网边缘网关、轻工业控制、智能零售终端、环境监测和便携式医疗设备等。

规格 / 技术参数

• 产品类型：COM Express Type 10 Mini 核心板
• 尺寸：84×55mm
• 处理器：Intel Elkhart Lake X6211E（2核 3.0GHz，6W） / J6426（4核 2.0GHz，10W） / J6412（4核 2.6GHz，10W）
• 芯片组：SoC
• 内存规格：板载 LPDDR4x 3200MT/s
• 最大内存容量：16GB
• 内存类型：板载 LPDDR4x（无插槽，焊接）
• 集成显卡：Intel UHD Graphics
• PCIe 扩展：1× PCIe x4（可拆分为 4× x1）
• 显示输出：1× 单通道 LVDS（可选 eDP）+ 1× DDI（DP++）；DP1.4a 最高 4096×2304@60Hz
• USB 接口：2× USB3.0；8× USB2.0
• 串口：2× UART
• 网络接口：1× 2.5GbE（Intel i225‑V）
• SATA 接口：2× SATA3.0（6Gbps）
• 存储：板载 eMMC 64GB
• 音频：1× HDA
• GPIO：8-bit GPIO
• 电源输入：宽压 9~21V（ATX/AT）
• 工作温度：-10~50°C
• 存储温度：-40~80°C
• 操作系统：Windows 10 / Linux
