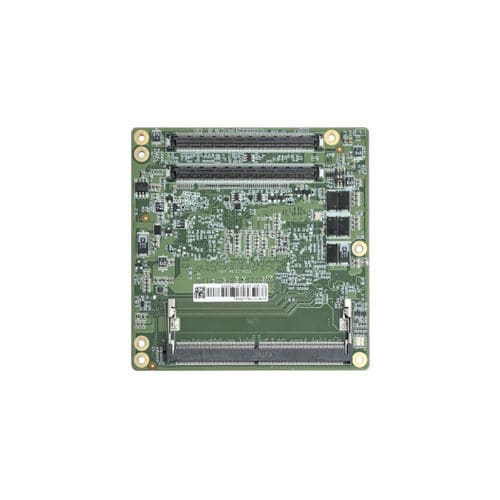

数据传输模块 ECM-C134

驱动数据处理远程监护

产品简介
ECM-C134 是基于 Intel Core U300E 低功耗平台的 COM-Express Type 6 Compact 核心板。采用 5 核/6 线程处理器（最高 4.3GHz，15W TDP），95×95 mm 紧凑尺寸，支持 DDR5 4800MHz，最高 64GB，为工业 HMI、智能零售终端与物联网边缘设备提供紧凑型计算核心。

产品详情
处理器：Intel Core U300E（5C/6T，最高 4.3GHz，8M 缓存，15W）。规格：COM-Express Type 6 Compact（95×95 mm）。内存：DDR5 Non-ECC 4800MHz，最高 64GB，1×SO-DIMM（可选 2×SO-DIMM）。PCIe：2×PCIe Gen4 x4，1×PCIe Gen4 x2，2×PCIe Gen4 x1。网络：Intel i226-V，支持至 2.5GbE。显示：3 路独立输出（2×HDMI 1.4，LVDS 双通道；eDP 可选）。USB：4×USB3.0，8×USB2.0。内部接口：2×SATA3.0、HDA 音频、2×COM、8-bit GPIO、看门狗、LPC、SMBUS。电源：Vin 8.5–20V（±5%）；支持 ATX/AT。尺寸：95×95 mm。环境：工作温度 0–60°C；存储温度 -40–85°C。操作系统：Windows 10、Linux。

产品特点

• Intel Core U300E 处理器，5 核/6 线程，15W 低功耗 TDP
• COM-Express Type 6 Compact 95×95 mm，适合空间受限系统
• 支持 DDR5 4800MHz，最高 64GB，提升内存带宽
• PCIe Gen4 多通道扩展与 Intel i226-V 2.5GbE 网络
• 三屏显示能力与丰富工业级 I/O，适用于 HMI 与嵌入式应用

规格参数

• 型号：ECM-C134
• 处理器：Intel Core U300E（5C/6T，最高 4.3GHz，8M 缓存，15W）
• 规格：COM-Express Type 6 Compact（95×95 mm）
• 内存：DDR5 Non-ECC，最高 64GB（4800MHz）；1×SO-DIMM（可选 2×SO-DIMM）
• PCIe：2×PCIe Gen4 x4；1×PCIe Gen4 x2；2×PCIe Gen4 x1
• 以太网：Intel i226-V，10/100/1000/2.5Gbps
• 显示：2×HDMI 1.4；LVDS 双通道（eDP 可选）；HDMI 1920×1080@60Hz；LVDS 1920×1200@60Hz
• USB：4×USB3.0（5Gbps）；8×USB2.0（480Mbps）
• 内部接口：2×SATA3.0（6Gbps）、HDA 音频、2×COM、8-bit GPIO、看门狗、LPC、SMBUS
• 电源：Vin 8.5–20V（±5%）；ATX：12V、5VSB
• 尺寸：95×95 mm；PCB 颜色：绿色
• 工作温度：0–60°C；存储温度：-40–85°C
• 操作系统支持：Windows 10、Linux
