驱动模块 ECM-6401

远程监护USB以太网

产品简介

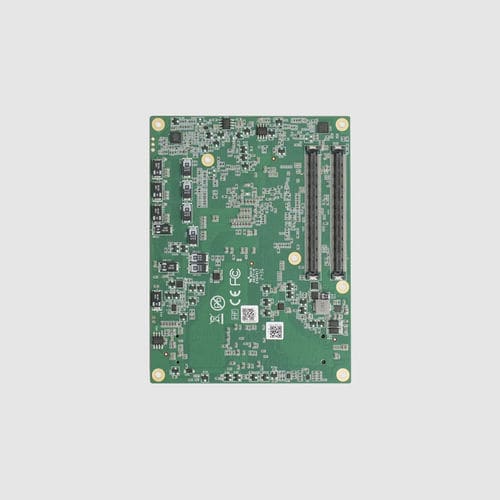

ECM-6401 是一款基于 Intel Xeon D（Broadwell-DE）平台的 COM-Express Type 7 核心板。95×125mm 尺寸、支持 DDR4 内存并具备丰富的 PCIe 通道，提供 PCIe x16/x8 扩展与 10G 级别网络互联，适用于网络设备、存储服务器与电信边缘设备等场景。

详细说明
ECM-6401 支持 Intel Xeon D 系列处理器（Broadwell-DE），可选 D-1548（8 核，2.0GHz，45W TDP）或 D-1508（2 核，2.2GHz，25W TDP），具备服务器级可靠性与长期供货保障。COM-Express Type 7（95×125mm）规格侧重 PCIe 扩展与高速网络而非显示输出。内存为双通道 DDR4 2400MHz SO-DIMM，最高支持 64GB。扩展方面提供 1×PCIe x16、1×PCIe x8 及 7×PCIe x1（共 9 路 PCIe），可部署 10GbE/25GbE 网卡、NVMe 存储 HBA、FPGA 加速卡、加密卡等服务器级扩展，满足 NFV、SDS 等高性能应用。网络集成 Intel i225LM/IT（最高 2.5GbE）或 Intel i210-AT，并支持 10G Base-KR Side-Band 高速互联。接口包括 4×USB3.0、4×USB2.0、2×SATA3.0、8-bit GPIO、LPC/SMBUS/SPI、看门狗及双风扇接口。

产品特性

• Intel Xeon D 处理器，Broadwell-DE 服务器级架构
• COM-Express Type 7，95×125mm 尺寸
• 支持 DDR4 最高 64GB 及 10G 网络能力
• PCIe 扩展：PCIe x16 + PCIe x8 + 7×PCIe x1
• 2.5GbE / 10G 网络选项与双 SATA3.0
• 接口：4×USB3.0、4×USB2.0、2×SATA3.0、8-bit GPIO、LPC/SMBUS/SPI、看门狗、双风扇接口
• 工作温度 0~60℃，存储温度 -20~85℃，支持 Windows / Linux

订购信息（示例）
8.ZRT.80-1615-14-LEF（D-1548 + 2×SO-DIMM，装箱 30 件）
8.ZRT.80-1615-15-LEF（D-1508 + 2×SO-DIMM，装箱 30 件）
8.ZRT.80-1615-16-LEF（D-1559 + 2×SO-DIMM，装箱 30 件）

特性 / 规格

• 产品类型：COM-Express Type 7 核心板
• 尺寸：95×125mm
• 处理器：Intel Xeon D-1548（8 核 2.0GHz，45W） / D-1508（2 核 2.2GHz，25W），Broadwell-DE
• 芯片组：SoC
• 内存规格：DDR4 2400MHz
• 最大内存容量：64GB
• 内存插槽：2×SO-DIMM
• PCIe 扩展：1×PCIe x8 + 1×PCIe x16 + 7×PCIe x1
• 显示输出：无（Type 7 侧重网络与 PCIe）
• 网络接口：Intel i225LM/IT（最高 2.5GbE）或 i210-AT；支持 10G Base-KR Side-Band
• SATA 接口：2×SATA3.0（6Gbps）
• USB 接口：4×USB3.0；4×USB2.0
• 音频：无
• GPIO：8-bit GPIO
• 看门狗：支持
• 电源输入：8.5V~20V
• 工作温度：0~60℃
• 存储温度：-20~85℃
• 操作系统：Windows / Linux
