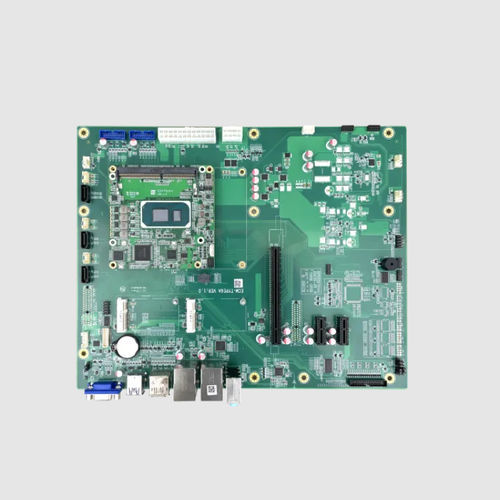

远程监护模块 EIO-SMARC-10

USB以太网

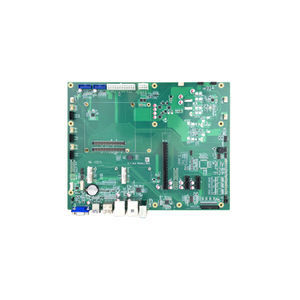

产品简介
EIO-SMARC-10 是一款针对 SMARC 2.1.1 引脚模块的开发载板。其引出完整 SMARC 2.1.1 引脚，并提供常用接口与连接器，用于模块开发、验证与快速原型验证。板尺寸：146 × 101.6 mm。支持 Windows 与 Linux 操作系统。

产品特点

• 符合 SMARC 2.1.1 标准的载板，完整引出模块信号。
• 紧凑尺寸（146 × 101.6 mm），适配多种外壳。
• 存储扩展：1 × M.2 Key‑M、1 × SD3.0 卡槽、1 × SATA3.0 接口。
• 显示输出：1 × HDMI、1 × DP、1 × eDP/LVDS（可选），支持多屏输出。
• 双网口设计：2 × LAN，满足网络连接需求。
• 串口支持：后板 1 × DB9（RS232/422/485）+ 3 个串口接头（包括 2 × RS485）。
• 工作范围：工作温度 0 ~ 60°C；存储温度 -40 ~ 85°C。电源输入：12V（ATX 或 DC）。

规格（表）
型号：EIO-SMARC-10
形状因子：SMARC 2.1.1 载板
扩展插槽（M.2）：1 × M.2 Key‑M
SD：1 × SD3.0
存储（SATA）：1 × SATA3.0
图形（后置 I/O）：1 × HDMI、1 × DP
图形（排针）：1 × eDP/LVDS（可选 LVDS 或 eDP）
USB / Type‑C（前置 I/O）：2 × USB3.0、2 × USB2.0
USB（排针）：1 × USB2.0（2.54 mm）
以太网（后置 I/O）：2 × LAN
COM（后置 I/O）：1 × DB9（RS232/422/485）
COM（排针）：1 × RS232/RS422/RS485（2.00 mm），2 × RS485（2.00 mm）
GPIO（排针）：1 × GPIO（2.00 mm）
音频（前置 I/O）：1 × 3.5 mm 耳机孔
音频（排针）：1 × 音频（2.54 mm）
其他 / 按键：1 × Power
电源类型：ATX：12V；DC：12V
DC 电源输入：12V（12.5A）；12–19V（12.5–9.5A）
RTC 电池：limit 3.3 V / 210 mAH
工作温度：0 ~ 60°C
存储温度：-40 ~ 85°C
工作湿度：5% ~ 85%（0 ~ 45°C），无冷凝
存储湿度：5% ~ 95%，无冷凝
尺寸：146 × 101.6 mm
PCB 颜色：绿色
操作系统：Microsoft（支持）、Linux（支持）

技术规格

• 型号：EIO-SMARC-10
• 标准：SMARC 2.1.1 载板
• 尺寸：146 × 101.6 mm
• 存储扩展：M.2 Key‑M、SD3.0、SATA3.0
• 显示：HDMI、DP、eDP/LVDS（可选）
• USB：2 × USB3.0、2 × USB2.0（前置）+ 1 × USB2.0 排针
• 网络：2 × LAN（千兆）
• 串口：DB9（RS232/422/485）+ 排针串口含 RS485
• 音频：3.5 mm 耳机孔 + 排针音频
• 电源：ATX/DC 12V 输入（12V，12.5A；支持 12–19V）
• 工作温度：0 ~ 60°C；存储温度：-40 ~ 85°C
• 操作系统支持：Windows 与 Linux
