产品概述

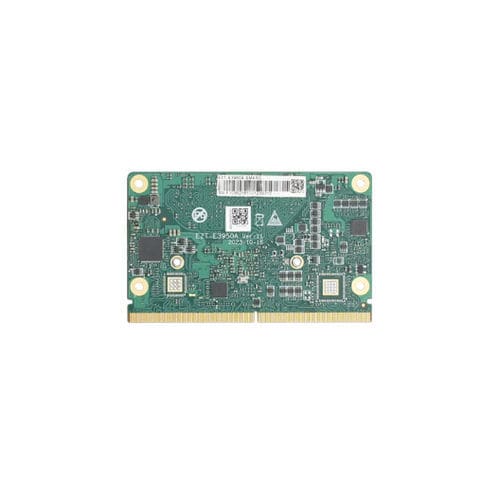

EZT-E3950A(B) 是一款基于 Intel Atom X7-E3950 的 SMARC 2.11 核心模块。模块集成板载 LPDDR4 内存并提供丰富接口（CSI/SDIO/UART/I2C 等），支持双路显示与摄像头输入，适用于 IoT 网关、嵌入式视觉和轻量级边缘计算设备。

主要特性

• Intel Atom X7-E3950，4 核 / 4 线程，2.0 GHz（最高 2.6 GHz），TDP 10W
• 板载 LPDDR4（1600/2133/2400 MHz），最高支持 8GB
• 1× PCIe 2.0 x4 扩展槽；1× SATA 3.0；64GB eMMC 可选
• 双路显示输出（eDP→LVDS + DDI，可配置为 HDMI/DP）；DP 支持 4096×2160@60Hz
• 2× USB3.0，4× USB2.0；Intel i211-AT 千兆网口（1×，可选 2×）；1× HDA 音频
• 2× CSI 摄像头接口；1× SDIO；4× UART；5× I2C；1× SPI；1× SMBUS；1× 8bit GPIO
• 符合 SMARC 2.11 尺寸规范，82 × 50 × 1.2 mm；工作温度 0°C～60°C

技术规格
型号：EZT-E3950A(B)
类型：SMARC 2.11 核心板
处理器：Intel Atom X7-E3950（4 核 / 4 线程）
主频：2.0 GHz（最高 2.6 GHz）
三级缓存：2 MB L3
TDP：10W
内存：板载 LPDDR4 1600/2133/2400 MHz，最高 8GB
存储：64GB eMMC（可选）+ 1× SATA3.0
扩展：1× PCIe 2.0 x4
显示：eDP→LVDS + DDI（可配置 HDMI/DP）；DP 4096×2160@60Hz，HDMI 3840×2160@30Hz，eDP 3840×2160@60Hz，LVDS 1368×768@60Hz
USB：2× USB3.0，4× USB2.0
网络：Intel® Ethernet Controller i211-AT（1× LAN，可选 2× LAN）
音频：1× HDA
GPIO/串口/总线：1× 8bit GPIO，4× UART，5× I2C，1× SPI，1× SMBUS
摄像/IO：2× CSI，1× SDIO
电源：DC 5V ±5%
按键：1× Power Button；1× Reset Header Pin
工作温度：0°C～60°C
存储温度：-40°C～85°C
湿度：5%～85%（0～45°C 非凝结）
尺寸：82 × 50 × 1.2 mm
PCB 颜色：绿色
操作系统：Windows 10 (1809/1607)、Linux、Yocto YP2.5(4.14)/YP2.7(4.19)

应用场景

• 工业网关与协议转换器
• 嵌入式视觉系统与智能摄像头
• 数字标牌与交互式终端
• 轻量级边缘计算与物联网设备

兼容性与软件
支持 Windows 10 及主流 Linux 发行版；提供 Yocto BSP。提供 Intel 以太网驱动及常见显示接口的驱动，便于系统集成与开发。
